DIN德标法兰

  • 1、产品型号：DIN。
  • 2、公称通径：DN15～DN250。
  • 3、公称压力：PN16～PN25～PN40。
  • 4、适用温度：-196～+100℃～+650℃。
  • 5、阀体材质：铸钢、碳钢、锻钢、不锈钢。
  • 6、结构形式：圆形。
  • 7、连接方式：法兰。
  • 8、制作方式：铸造、锻造。
  • 9、功能作用：管路连接件。
  • 10、制造标准：德标DIN2527、2576、2674、2633、2566。

产品说明

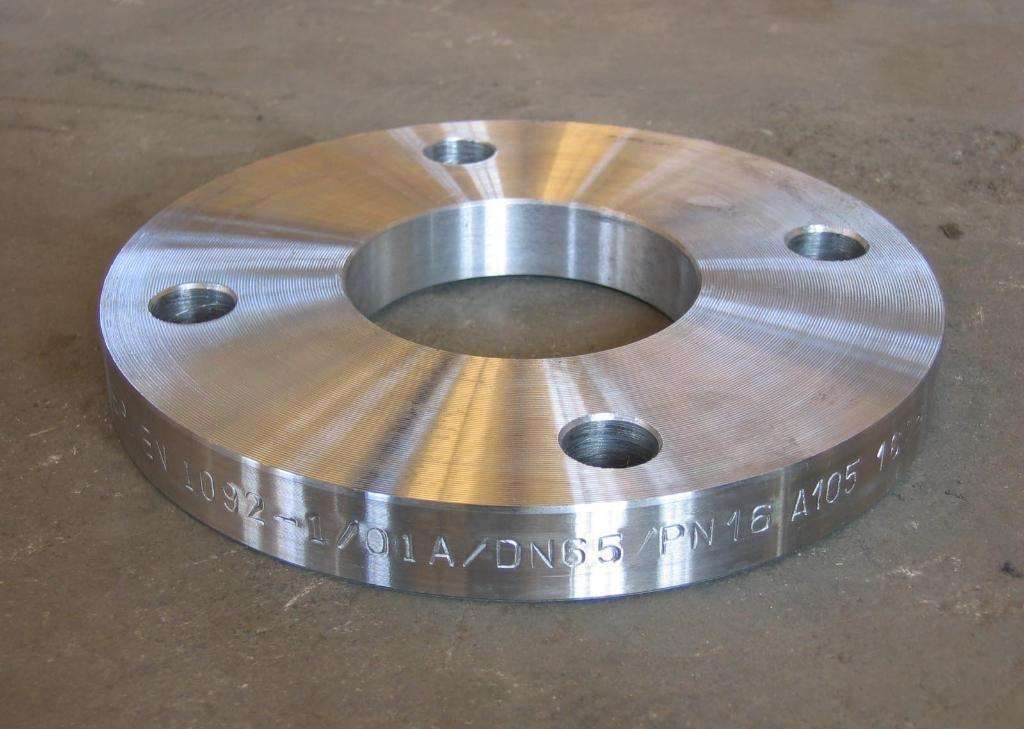

德标法兰是工业管道上的连接件，标准是DIN系列DIN2527、2576、2674、2633、2566等，用于管端之间相互连接的必备附件，德标法兰盘又叫法兰凸缘盘或突缘。德标法兰盘由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

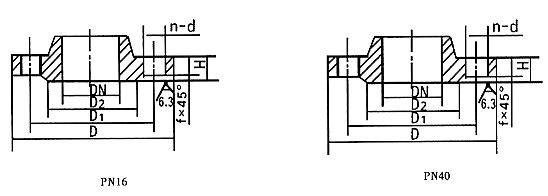

结构图


PN16(1.6MPa)     mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 连接凸出部分高度 法兰厚度 螺栓孔数量与直径 螺栓直径
DN D D1 D2 f H n-d M
15 95 65 45 2 14 4-14 12
20 105 75 58 2 16 4-14 12
25 115 85 68 2 16 4-14 12
32 140 100 78 2 18 4-18 16
40 150 110 88 2 18 4-18 16
50 165 125 102 3 20 4-18 16
65 185 145 122 3 20 4-18 16
80 200 160 138 3 22 8-18 16
100 220 180 158 3 24 8-18 16
125 250 210 188 3 26 8-18 16
150 285 240 212 3 26 8-22 20
200 340 295 268 3 30 8-22 20
250 405 355 320 3 32 8-26 24

PN40(4.0MPa)   mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 连接凸出部分高度 法兰厚度 螺栓孔数量与直径 螺栓直径
DN D D1 D2 f H n-d M
15 95 65 45 2 16 4-14 12
20 105 75 58 2 18 4-14 12
25 115 85 68 2 18 4-14 12
32 140 100 78 2 18 4-18 16
40 150 110 88 2 18 4-18 16
50 165 125 102 3 20 4-18 16
65 185 145 122 3 22 8-18 16
80 200 160 138 3 24 8-18 16
100 235 190 162 3 24 8-22 20
125 270 220 188 3 26 8-26 24
150 300 250 218 3 28 8-26 24
200 375 320 285 3 34 12-30 27
250 450 385 345 3 38 12-33 30
  注：德标尺寸与机械部标准法兰尺寸互换；新产品设计应优先采用系列1尺寸。
