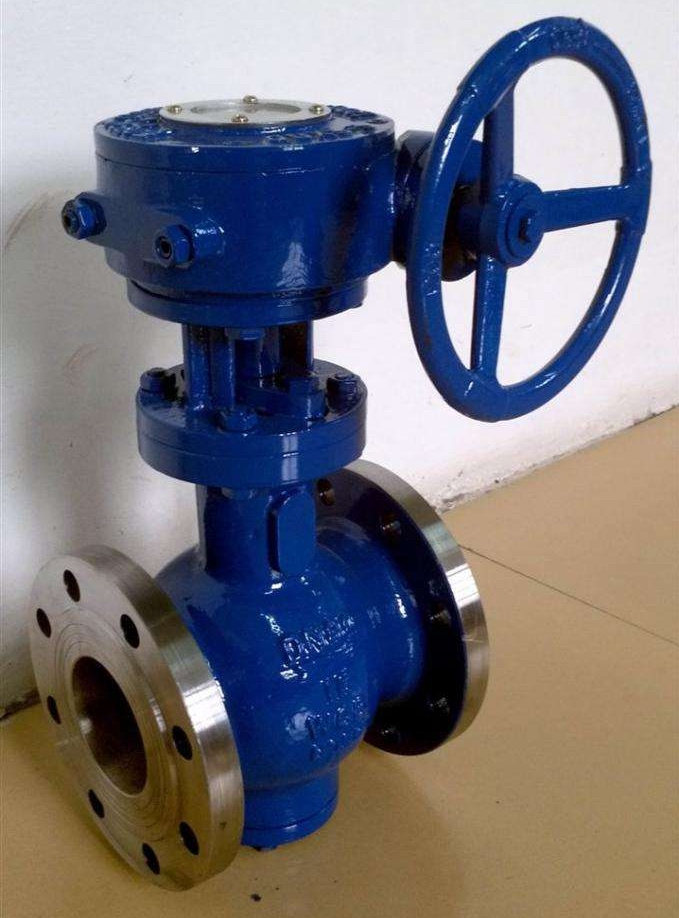

PQ340H,PQ340Y,PQ340F双偏心半球阀

更新时间：2024-04-13 10:04:52

PQ340H,PQ340Y,PQ340F双偏心半球阀

1、产品型号：PQ340H、PQ340Y、PQ340F。
2、公称通径：DN50～DN2200。
3、公称压力：1.6Mpa～4.0Mpa。
4、适用温度：-29～180ºC～550ºC。
5、阀体材质：碳钢、铸钢、WCB、不锈钢。
6、适用介质：水、油、浆液、污水、气体、液体。
7、结构形式：球形。
8、连接方式：法兰。
9、驱动方式：手动、蜗轮、电动、气动。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

PQ340H/Y/F双偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

结构特点

1. 阀座设外台阶与阀体内台阶相配合的结构，防止了球体与阀座发生卡阻或脱离现象。
2. 利用偏心阀体，偏心球体和阀座，阀杆作旋转运气时，在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好密封的目的，所以偏心半球阀密性能安全可靠；阀门启闭时，球体与阀座完全脱开，消除了密封副的磨损，克服了传统球阀阀座与球体密封面始终磨损的问题。
3. 非金属弹性材料被于金属座中，阀座金属密封面受到良好的保护。
4. 半球切口的球体与阀座之间有剪切作用，特适用于含维，微小固体颗粒，浆等介质。
5. 全开时流通能力大，压力损失小，且介质不会沉积在阀体中腔内。
6. 本产品具有精确的调节和可靠定位功能，流量特性为近似百分比，可调范围大，最大调比为100；1。

执行标准

设计制造：GB12237－89
法兰连接：GB/T17241.6998、GB/T9115（钢制）
结构长度：GB12221－89
压力试验：GB/T13927的规定

性能参数

公称压力（Mpa）	0.6	1.0	1.6	2.5	4.0
公称通经（mm）	40-600	40-600	40-600	40-600	40-600
密封试验压力（Mpa）	0.66	1.1	1.76	2.75	4.4
壳体试验压力（Mpa）	0.9	1.5	2.4	3.75	6.0
适用温度（℃）	－29～300、－29～425、－29～540
适用介质	清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式	手动、电动、气动
连接形式	法兰连接、对夹连接
安装方式	立式安装、卧式安装

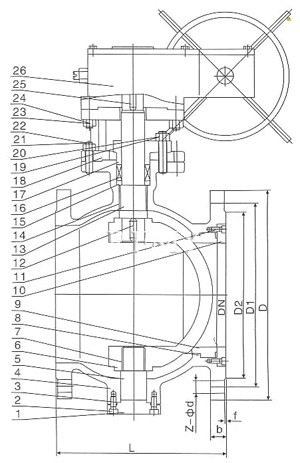

材料明细图

材料明细表

序号	名称及规格	材料
1	底盖	25
2	内六角螺栓	35CrMo
3	垫片	柔性石墨
4	阀体	WCB
5	下阀杆	2Cr13
6	球体	WCB
7	滑动轴承	铜基合金或不锈钢
8	垫片	柔性石墨
9	阀座+堆焊合金钢	25
10	阀座支承	25
11	内六角螺栓	35CrMo
12	键	40Cr
13	上阀杆	2Cr13
14	滑动轴承	铜基合金或不锈钢
15	填料垫	2Cr13
16	填料	柔性石墨
17	填料压盖	WCB
18	支架	WCB
19	螺柱	35CrMo
20	螺母	45
21	螺柱	35CrMo
22	螺母	45
23	螺柱	35CrMo
24	螺母	45
25	键	40Cr
26	手动操作器	组合件

主要零件材料

阀体阀盖	GB	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti		ZG15Cr1Mo1V
	ASTM	WCB		CF8		CF8M		WC9
球体	GB	ZG2Cr13		ZG1Cr18Ni9Ti 表面特殊处理		ZG0Cr18Ni12Mo2Ti 表面特殊处理		ZG15Cr1Mo1V 表面特殊处理
	ASTM	CA15		CF8+HF		CF8M+HF		WC9+HF
阀杆	GB	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2Ti		25Cr2Mo2V
	ASTM	420		304		316		F22a
阀座	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12Mo2Ti	D517
	ASTM	PTFE	420	PTFE	304	PTFE	316	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB	35		0Cr18Ni9		0Cr18Ni9		15Cr1Mo1V
	ASTM	A193 B7		A320-B8		A320-B8		A193 B16
螺母	GB	45		0Cr18Ni9		0Cr18Ni9		20CrMo
	ASTM	A194 2H		A194-8		A194-8		A194-4

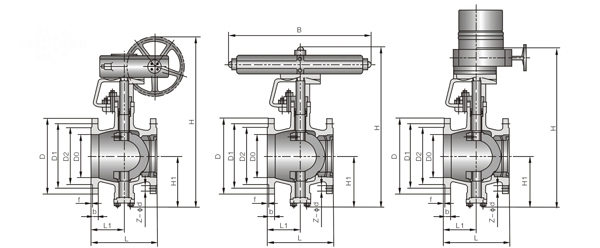

外形结构图

主要连接尺寸1.0MPa

公称压力 PN	公称通径 DN	尺寸[mm]
公称压力 PN	公称通径 DN	L	D	D1	D2	b	Z-Φd	Ws	Hs	Hw	Hd
1.0Mpa	50	124	160	125	100	16	4-Φ18	230	164	260	310
	65	145	180	145	120	18	4-Φ18	250	180	275	330
	80	165	195	160	135	20	4-Φ18	300	200	300	360
	100	194	215	180	155	20	8-Φ18	320	235	335	390
	125	210	245	210	185	22	8-Φ18	400	260	355	405
	150	229	280	240	210	24	8-Φ18	500	280	375	440
	200	243	335	295	265	24	8-Φ23	800	320	410	470
	250	297	390	350	320	26	12-Φ23	1000	355	485	550
	300	338	440	400	368	26	12-Φ23	1200	400	530	595
	350	400	500	460	428	28	16-Φ23			580	650
	400	420	565	515	482	28	16-Φ25			650	730
	450	502	615	565	532	30	20-Φ25			710	790
	500	533	670	620	585	30	20-Φ25			760	840
	600	800	780	725	685	34	20-Φ30			870	960
	700	900	895	840	800	38	24-Φ30			910	1080
	800	1000	1010	950	905	42	24-Φ34			935	1125

主要连接尺寸1.6MPa

公称压力 PN	公称通径 DN	尺寸[mm]
公称压力 PN	公称通径 DN	L	D	D1	D2	b	Z-Φd	Ws	Hs	Hw	Hd
1.6Mpa	50	124	165	125	100	16	4-Φ18	230	164	260	310
	65	145	185	145	120	18	4-Φ18	250	180	275	330
	80	165	200	160	135	20	8-Φ18	300	200	300	360
	100	194	220	180	155	20	8-Φ18	320	235	335	390
	125	210	250	210	185	22	8-Φ18	400	260	355	405
	150	229	285	240	210	24	8-Φ23	500	280	375	440
	200	243	340	295	265	26	12-Φ23	800	320	410	470
	250	297	405	355	320	30	12-Φ25	1000	355	485	550
	300	338	460	410	375	30	12-Φ25	1200	400	530	595
	350	400	520	470	435	34	16-Φ25			580	650
	400	420	580	525	485	36	16-Φ30			650	730
	450	502	640	585	545	40	20-Φ30			710	790
	500	533	715	650	608	44	20-Φ34			760	840
	600	800	840	770	718	48	20-Φ41			870	960
	700	900	910	840	788	50	24-Φ41			910	1080
	800	1000	1025	950	898	52	24-Φ41			935	1125

主要连接尺寸2.5 MPa

公称压力 PN	公称通径 DN	尺寸[mm]
公称压力 PN	公称通径 DN	L	D	D1	D2	D6	b	Z-Φd	Ws	Hs	Hw	Hd
2.5 Mpa	50	124	165	125	100		20	4-Φ18	230	164	260	310
	65	145	185	145	120		22	8-Φ18	250	180	275	330
	80	165	200	160	135		22	8-Φ18	300	200	300	360
	100	194	230	190	160		24	8-Φ23	320	235	335	390
	125	210	270	220	188		28	8-Φ25	400	260	355	405
	150	229	300	250	218		30	8-Φ25	500	280	375	440
	200	243	360	310	278		34	12-Φ25	800	320	410	470
	250	297	425	370	332		36	12-Φ30	1000	355	485	550
	300	338	485	430	390		40	16-Φ30	1200	400	530	595
	350	400	555	490	448		44	16-Φ34			580	650
	400	420	620	550	505		48	16-Φ34			650	730
	450	502	670	600	555		50	20-Φ34			710	790
	500	533	730	660	610		52	20-Φ41			760	840
	600	800	845	770	718		56	20-Φ41			870	960
	700	900	960	875	815		60	24-Φ48			990	1080
	800	1000	1085	990	930		64	24-Φ48			935	1125

主要连接尺寸4.0 MPa

公称压力 PN	公称通径 DN	尺寸[mm]
公称压力 PN	公称通径 DN	L	D	D1	D2	D6	b	Z-Φd	Ws	Hs	Hw	Hd
4.0 Mpa	50	124	165	125	100	88	20	4-Φ18	250	180	275	325
	65	145	185	145	120	110	22	8-Φ18	300	200	290	345
	80	165	200	160	135	121	22	8-Φ18	320	220	315	375
	100	194	235	190	160	150	24	8-Φ23	400	260	350	405
	125	210	270	220	188	176	28	8-Φ25	500	290	370	420
	150	229	300	250	218	204	30	8-Φ25	800	310	390	455
	200	245	375	320	282	260	38	12-Φ30	1000	350	435	495
	250	297	450	385	345	313	42	12-Φ34	1200	390	510	575
	300	338	515	450	408	364	46	16-Φ34			555	620
	350	400	580	510	465	422	52	16-Φ34			605	675
	400	420	660	585	535	474	58	16-Φ41			675	755
	450	502	685	610	560	524	60	20-Φ41			735	815
	500	533	755	670	612	576	62	20-Φ48			785	870
