FQ41F46衬氟放料球阀

更新时间：2024-04-13 10:04:37

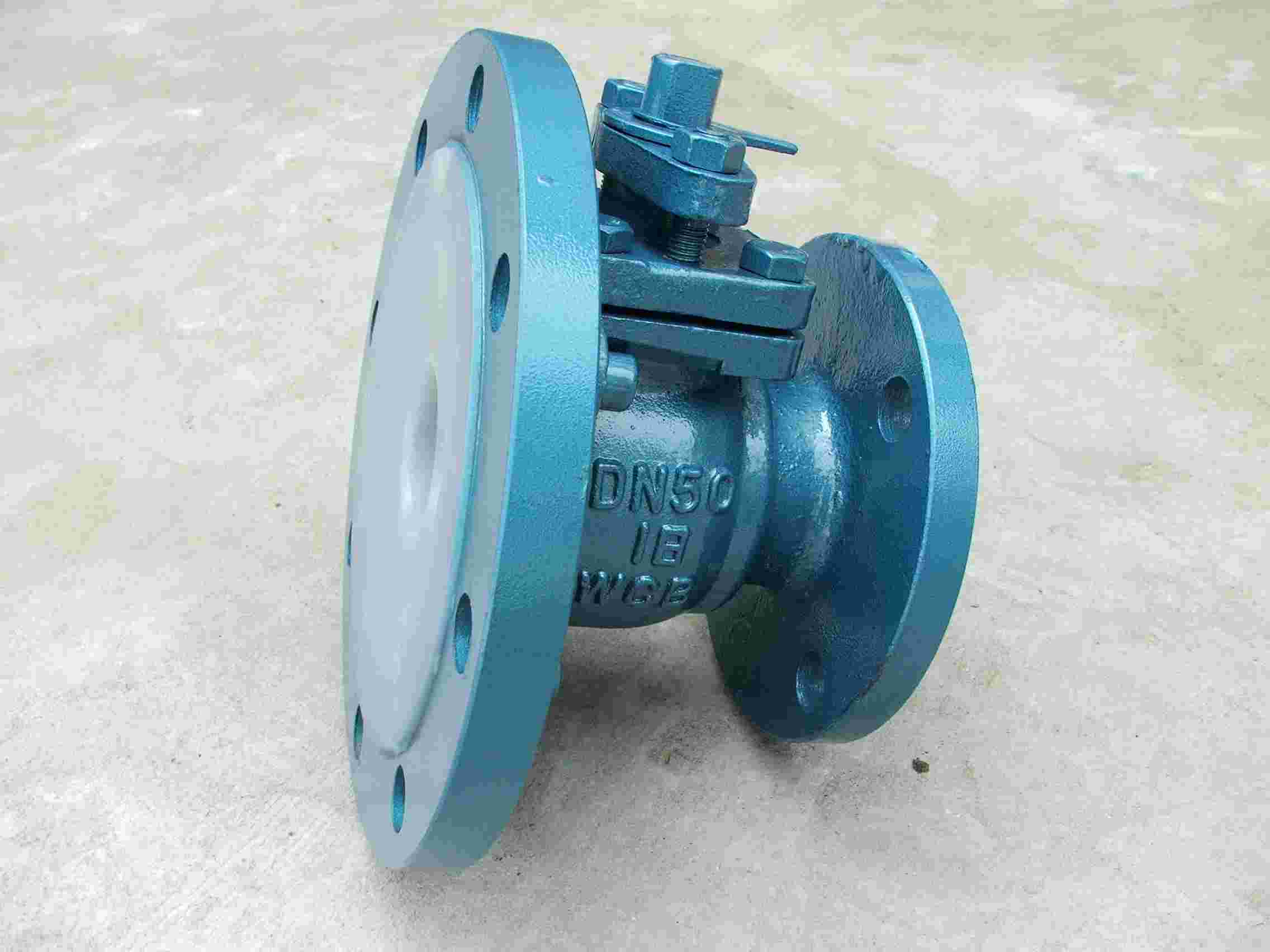

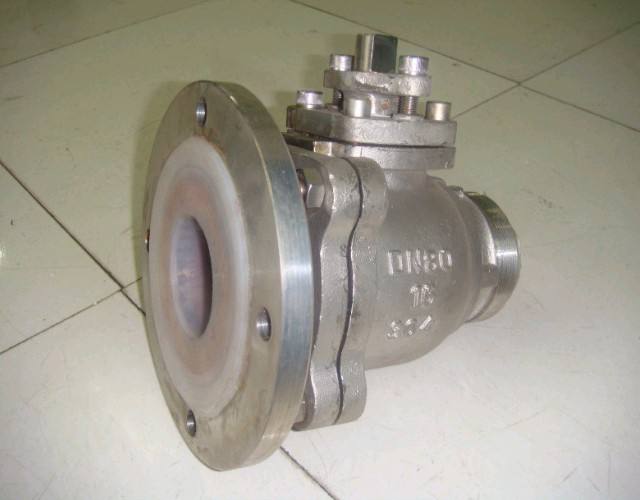

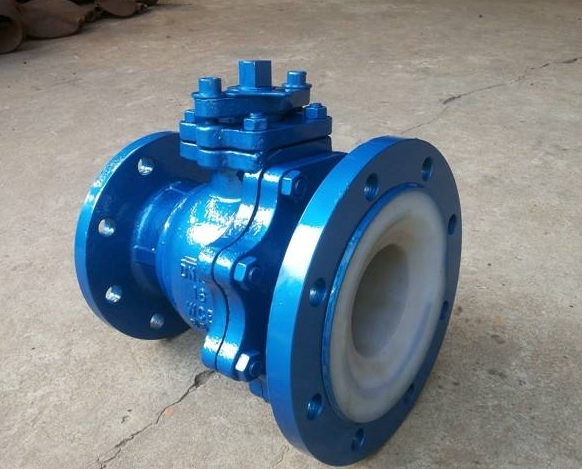

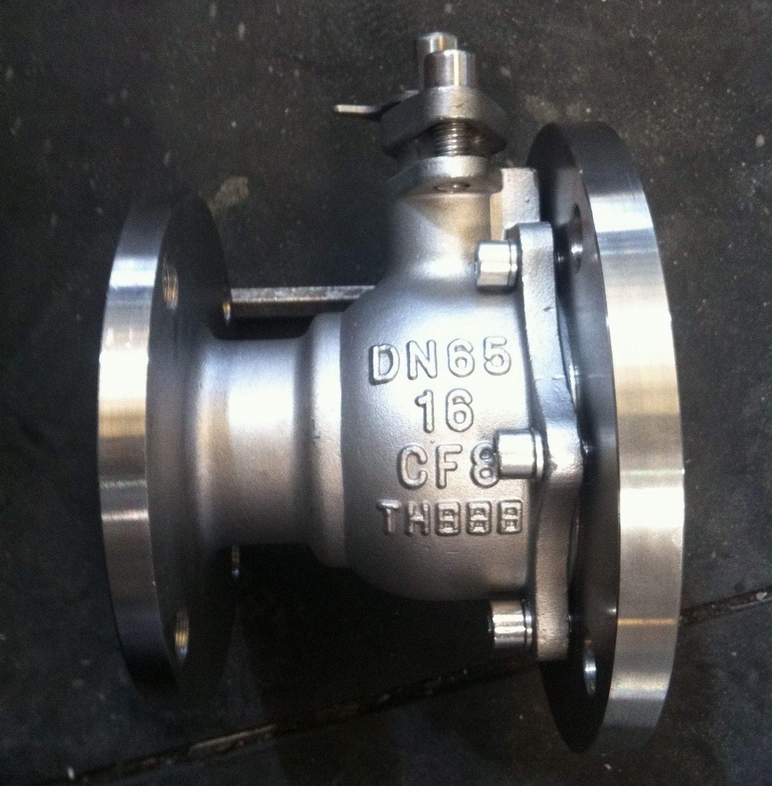

FQ41F46衬氟放料球阀

1、产品型号：FQ41F46。
2、公称通径：DN32～DN100。
3、公称压力：1.6Mpa～1.0Mpa。
4、适用温度：-50℃～150℃。
5、阀体材质：铸钢、不锈钢。
6、适用介质：王水、硫酸、盐酸、氢氟酸、腐蚀性液体。
7、结构形式：球形。
8、连接方式：法兰。
9、驱动方式：手动、电动、气动。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

FQ41F46衬氟放料球阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。

产品特点

采用软密封密封及衬氟工艺，密封性能可靠
2、体积小、重量轻、结构简单、流阻小、安装维修方便

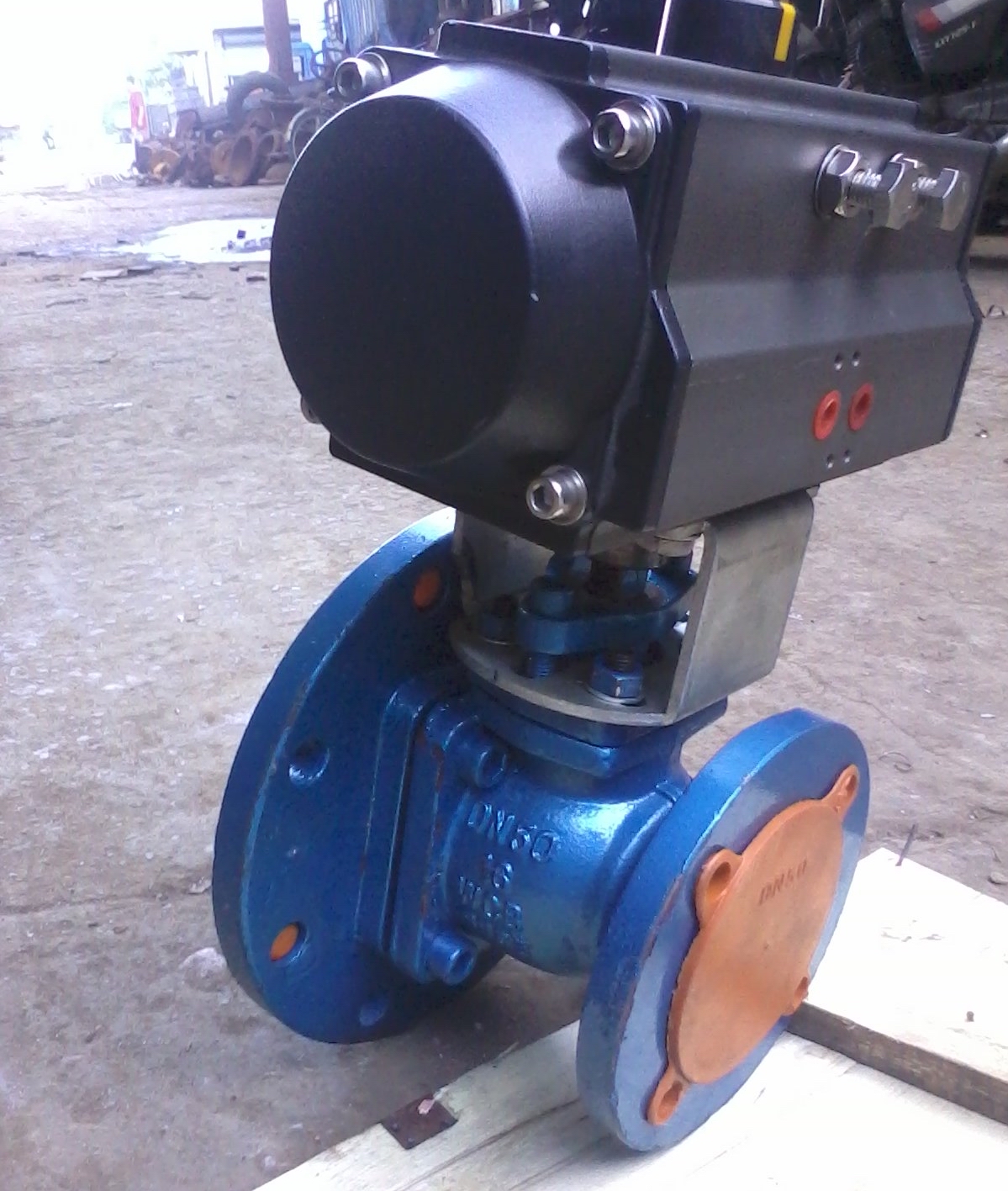

3、FQ41F46衬氟放料球阀采用电动控制非常方便，无需要借助人力，直接操作按钮即可
4、耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，氨气、盐水等强腐蚀介质。

主要零部件材料

零件名称	材料名称
零件名称	FQ41F46-Z	FQ41F46-C	FQ41F46-P	FQ41F46-R	FQ41F46-PL	FQ41F46-RL
阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
球体/阀杆	WCB	WCB	CF8	CF8M	CF3	CF3M
内衬材料	FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)
填料压盖	HT250	WCB	CF8	CF8M	CF3	CF3M
填料	PTFE(F4)聚四氟乙烯
螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni2	1Cr18Ni2
紧固螺母	45	45	OCrl8Ni9	OCrl8Ni9	0Cr18Ni9	0Cr18Ni9
操作手柄	WCB

外形结构图

主要外形连接尺寸

公称通径		PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm)									重量
DN		L	D	D1	D2	f	b	z-φd	D0	H	kg
32		140	135/160	100/130	78/115	3/3	18/20	4-φ14/4-φ18	200	130	9
40		160	145/185	110/150	85/125	3/4	18/22	4-φ18/4-φ18	230	135	15
79 标	50	170	160/205	125/170	100/140	3/4	20/24	4-φ18/4-φ18	250	140	18
79 标	80	200	195/245	160/200	130/175	4/5	22/26	4-φ18/8-φ18	300	205	35
69 标	50	170	160/230	125/190	100/140	3/4	20/24	4-φ18/8-φ14	250	140	18
69 标	80	200	195/245	160/210	130/175	4/5	22/26	4-φ18/10-φ14	300	205	35
100		280	215/280	180/240	150/210	4/5	24/28	8-φ18/8-φ23	350	230	44
