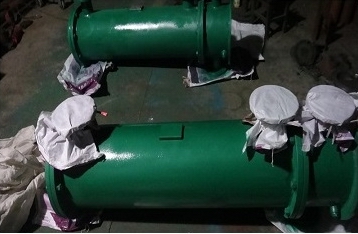

2LQFL型冷却器工作原理（图）

Writer： admin Time：2020-09-11 15:33 Browse：℃

2LQFL型冷却器 工作原理：

列管式冷却器的热介质是由筒体上的接管进口，顺序经各折流通道，曲折地流至接管出口。而冷却介质则采用双管程流动，即冷却介质由进水口经分水盖进入一半冷却管之后，再从回水盖流入另一半冷却管进入另一侧分水盖及出水管。冷却器介质在双管程流过程中，吸收热介质放出的余热由出水口排出，使工作介质保持额定的工作温度。

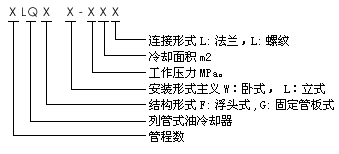

2LQFL型冷却器 型号说明：

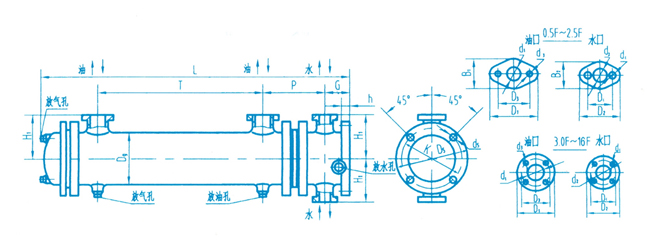

2LQFL型冷却器 示意图：

型号	A0.5F	A0.65F	A0.8F	A1.0F	A1.2F	A1.46F	A1.7F	A2.1F	A2.5F	A3.0F	A3.6F	A4.3F	A5.0F	A6.0F	A7.2F	A8.5F	A10F	A12F	A14F	A16F
换热面积㎡	0.5	0.65	0.8	1.0	1.2	1.46	1.7	2.1	2.5	3.0	3.6	4.3	5.0	6.0	7.2	8.5	10	12	14	16
D5	186	186	186	220	220	220	270	270	270	308	308	308	340	340	340	406	406	406	406	406
K	164	164	164	190	190	190	240	240	240	278	278	278	310	310	310	366	366	366	366	366
h	16	16	16	16	16	16	18	18	18	18	18	18	18	18	18	20	20	20	20	20
G	75	75	75	80	80	80	85	85	85	90	90	90	95	95	95	100	100	100	100	100
d5	12	12	12	15	15	15	15	15	15	15	15	15	15	15	15	18	18	18	18	18
Dg	114	114	114	150	150	150	186	186	186	219	219	219	245	245	245	325	325	325	325	325
L	620	745	875	760	886	1010	825	975	1125	960	1085	1235	1015	1165	1340	1100	1225	1400	1400	1400
H1	95	95	95	115	115	115	140	140	140	200	200	200	240	240	240	280	280	280	280	280
P	93	93	93	105	105	105	120	120	120	170	170	170	190	190	190	210	210	210	210	210
T	357	482	607	460	585	710	500	650	800	565	690	840	570	720	895	590	715	890	890	890
法兰	椭圆									圆形
d1	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	80	80	80	80	80
D1	90	90	90	100	100	100	118	118	118	160	160	160	180	180	180	195	195	195	195	195
B1	64	64	64	72	72	72	85	85	985
D3	65	65	65	75	75	75	90	90	90	125	125	125	145	145	145	160	160	160	160	160
d3	11	11	11	11	11	11	14	14	14	18	18	18	18	18	18	8*?18	8*?18	8*?18	8*?18	8*?18
d1	20	20	20	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	65	65
D2	80	80	80	90	90	90	100	100	100	145	145	145	160	160	160	180	180	180	180	180
B2	45	45	45	64	64	64	72	72	72	?
D4	55	55	55	65	65	65	75	75	75	110	110	110	125	125	125	145	145	145	145	145
d4	11	11	11	11	11	11	11	11	11	18	18	18	18	18	18	18	18	18	18	18
重量kg	35	38	41	51	55	58	68	77	84	118	126	137	148	163	179	227	243	265	275	285
