ZCRB燃气紧急切断电磁阀

更新时间：2024-04-13 10:04:39

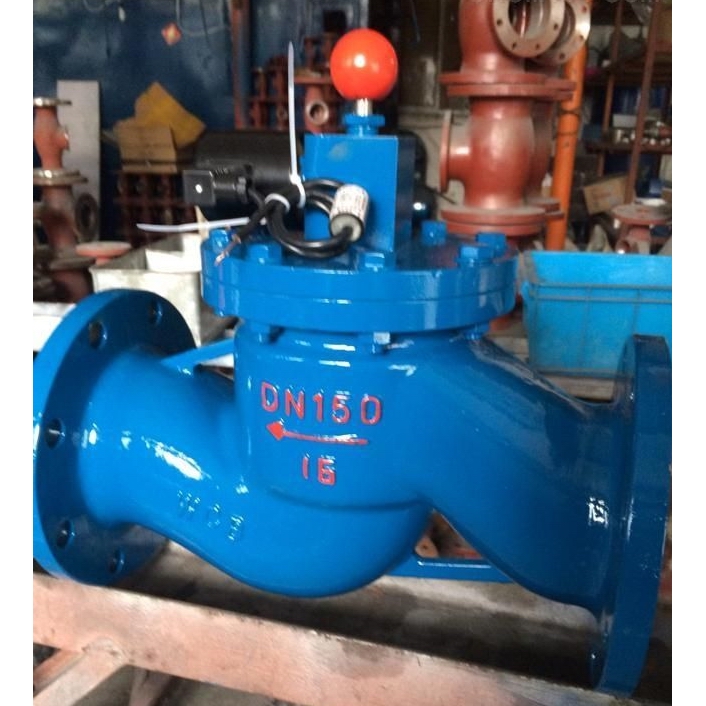

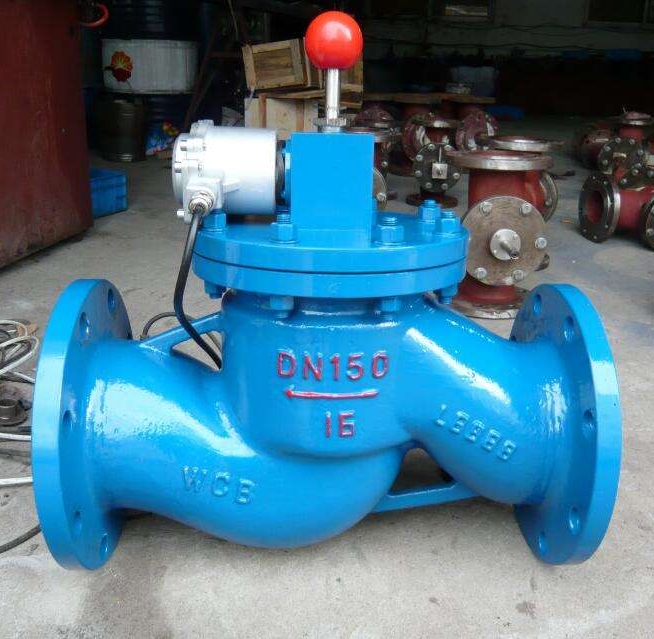

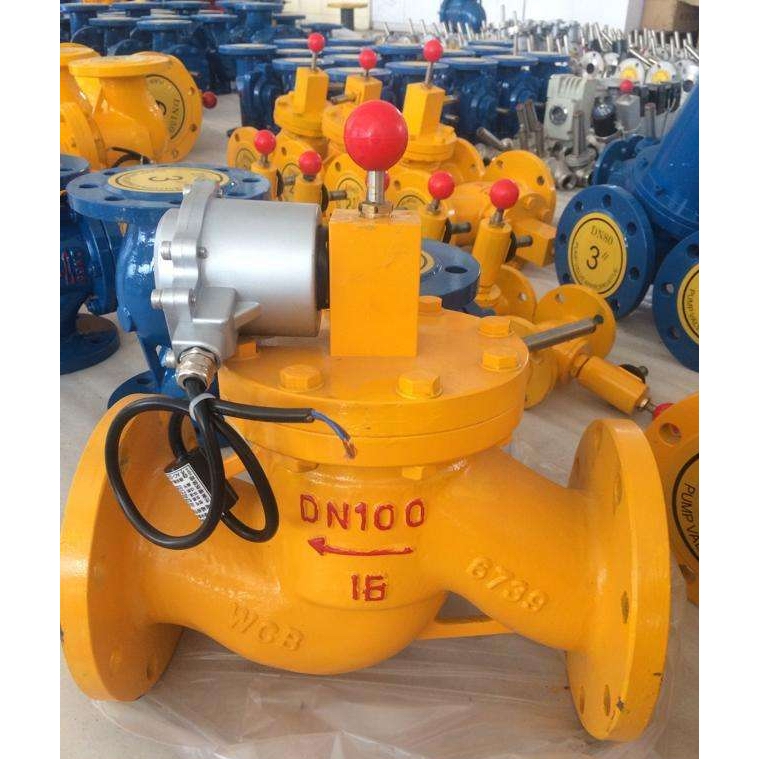

ZCRB燃气紧急切断电磁阀

1、产品型号：ZCRB。
2、公称通径：DN25～DN600。
3、真空负压：1.0MPa～1.6MPa。
4、适用温度：-15ºC～+80ºC。
5、阀体材质：铸钢、不锈钢。
6、适用介质：煤气、燃气、天然气、液化石油气、气体。
7、结构形式：直动式。
8、连接方式：法兰、螺纹。
9、驱动方式：电磁动。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

ZCRB燃气紧急切断电磁阀主要用于燃气管的切断作用，当燃气发生泄漏，通过仪器检测到气体时，可以迅速自动紧急关闭供气阀门，切断燃气的的供给，有效的防止事故发生，是新型的燃气管道工程的安全配套装置。

产品作用

1、与可燃气体泄漏检测仪连接。当仪器检测到可燃气体泄漏时，自动、快速关闭主
       供气阀门，切断燃气的供给，及时制止恶性事件的发生。
2、与热力设备的极限温度（压力）安全控制器连接，当设备内检测点的温度或压力
       超过设定极限数值，自动关闭供气阀门，停止燃气供给。
3、与高层建筑的中央消防报警系统连接，当大厦发生火警时，自动切断大厦内的燃
       气供应，防止煤气爆炸的发生。
4、在城市或工厂的燃气供应管网内安装此系列燃气快速切断阀，可在中央控制室内
      集中控制，远距离遥控紧急关闭事故现场的管线燃气供应。
5、燃气管路系统检修、排除故障时切断燃气。

技术参数

产品结构：直动式公称压力：1.6Mpa 工作压差：0~0.05Mpa

工作介质：煤气、天然气、液化石油气等无腐蚀性气液体关闭时间：＜1秒

介质温度：-15℃~60℃ 打开方式：手动复位或电动复位电源电压：AC220VA、DC24V、DC12V

安全等级： Ex型控制方式：不间断输出或脉冲式电磁力

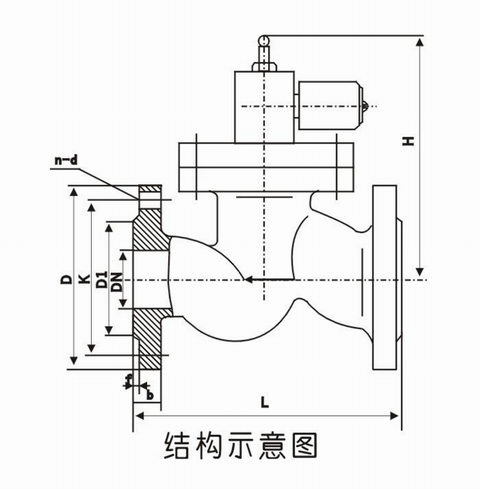

外形结构图

内螺纹连接尺寸

DN	G	L	H
25	1	90	130
32	1 1/4	140	150
40	1 1/2	156	170
50	2	180	190

法兰连接尺寸

DN	D1	K	D	b	f	n-d	L	H
25	65	85	115	16	3	4φ14	160	180
32	76	100	140	18	3	4φ18	180	195
40	84	110	150	18	3	4φ18	200	205
50	99	125	165	20	3	4φ18	230	220
65	118	145	185	20	3	4φ18	290	245
80	132	160	200	20	3	4φ18	310
100	156	180	220	22	3	4φ18	350
125	184	210	250	22	3	4φ18	400
150	211	240	285	24	3	4φ22	480
200	266	295	340	24	3	4φ22	495
250	319	355	405	26	3	4φ26	622
300	370	410	460	28	4	4φ26	698
350	429	470	520	30	4	4φ26	787
400	480	525	580	32	4	4φ30	914
450	548	585	640	34	4	4φ30	978
500	609	650	715	36	4	4φ33	978
600	720	770	840	38	5	4φ36	1295
