进口电动高压角式调节阀介绍特点（图）



进口电动角型调节阀（又称控制阀）



　　德国进口电动角型调节阀概述

　　德国进口电动角型调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。

　　德国进口电进口电动角型调节阀主要零件材料及结构图

1	阀体	WCB	CF8	CF8M	CF3M
2	阀座	304	304	316	316L
3	阀芯	304	304	316	316L
4	导向套	WCB	CF8	CF8M	CF3M
5	阀盖	WCB	CF8	CF8M	CF3M
6	阀杆	304	304	316	316L
7	填料	PTFE/柔性石墨
8	弹簧	65Mn	304	316	316L
9	螺母	304	304	316	316L

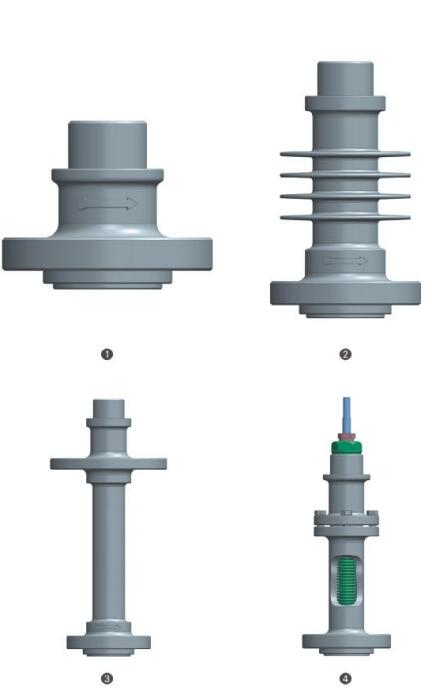

　　德国进口电动角型调节阀 阀盖形式



　　注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
　　高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
　　波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
　　低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

　　德国进口电动角型调节阀 （又称控制阀）主要技术参数

公称通径DN(mm)	20	25	32	40	50	65	80	100	125	150	200	300
阀座直径(mm)	20	25	32	40	50	65	80	100	125	150	200	300
额定流量系数K	6.5	10	16	25	40	63	100	160	250	400	630
行程mm	10	16		25		40			60			100
允许压差ΔMPa	6.1	3.8	2.3	1.4	1.0	2.3	1.6	1.0	0.8	0.6	0.4
基本误差	±1.0
回差 %	2.5
死区 %	1.0
始终点偏差 %	±2.5
额定行程偏差 %	2.5
允许泄漏量Q	Kv值的0.1%
可调范围	30:1
适用温度	常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
	中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
	常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
	中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

　　以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务!



进口电动高压角式调节阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
