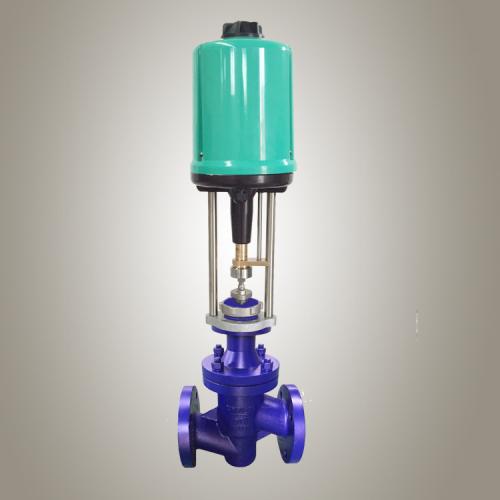

德国托马斯进口电动衬氟调节阀，由低流阻直通单座阀，或与低流阻套筒阀2SB5系列和MILLER5系列直行程电动执行机构组成。电动衬氟调节阀配用的电动执行机构内有伺服放大器，无需另配用伺服放大器，有输入控制信号(4-20mADC或1-5VDC)及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。精小型电动衬氟调节阀具有体积小、重量轻、连线简单、流量大、调节精度高等特点，精小型电动衬氟调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 额定流量系数(KV) | 5 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允许压差(MPa) | 3.8 | 3.2 | 3 | 2 | 1.8 | 1.5 | 1.4 | 1 | 0.6 |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | |||||
| 阀芯形式 | 单座柱塞式衬氟阀芯 | ||||||||
| 流量特性 | 快开特性 | ||||||||
| 配置执行器类别 | 2SB6系列、MILLER系列等电动执行器(客户指定品牌亦可) | ||||||||
| 执行器参数 | 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | ||||||||
| 防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | |||||||||
| 阀体、阀盖 | ZG230-450衬F46 |
| 阀座、阀芯 | 304衬F46 |
| 阀杆 | 304衬F46 |
| 导向套 | 304衬F46 |
| 波纹管 | 不锈钢+F46 |
| 项目 | 指标值 | ||
| 基本误差% | 配2SB6±2.5； 配MILLER5±1.0 | ||
| 回差% | 配2SB6±2.5； 配MILLER5±1.0 | ||
| 死区% | 1 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 30:01:00 | ||
