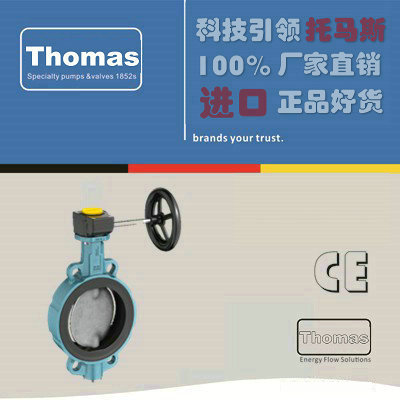

进口蜗轮蝶阀原理特点及品牌（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-14 15:08:04点击：

进口蜗轮蝶阀原理特点

进口蜗轮蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

A universally applicable wafer type valve with vulcanised liner according to EN 593.

TECHNICAL DATA

Nominal diameter: DN 50 - DN 600

Face-to-Face:

EN 558 Series 20

ISO 5752 Series 20

API 609 Table 1

Flange accommodation:

EN 1092 PN 6/10/16

ASME Class 150

Flange Surface Design:

EN 1092 Form A/B

ASME RF, FF

Top flange:EN ISO 5211

Marking:EN 19

Tightness check:

EN 12266 (Leakage rate A)

ISO 5208, Category 3

Temperature range:-10°C bis +120°C(depending on pressure, medium and material)

Operating pressure:max. 16 bar

Vacuum:0,1 bar absolute

FEATURES

- Vulcanised liner

- Triple shaft bearing prevent shaft deflection

- The valve body and disc are accurately machined which

results in low operating torque and long service life

- Four flange mounting holes ensure correct valve location when

installing

- Can be installed in any desired position

- Maintenance-free

- Single flange mounting wafer type: DN 50 - 250: 3 bar

DN 300 - 600: 2 bar

GENERAL APPLICATIONS

- Chemical and petrochemical industries

- Water and waste water technology

- Pneumatic materials handling technology

- Shipbuilding

- Power generation industry

- Food industry

- Civil engineering

Dimensions

DN	Size	Dimensions [mm]											Weight [kg] (EN-JS 1030)
[mm]	[in]	A	B	C	D	Di	E	F	Flange	G	H1	Z	2 Piece TS- shaft shaft
50	2	126	84	210	95	49	43	54	F04	11	14	25	2,5	-
65	2-1/2	135	93	227	115	64	46	54	F04	11	14	45	3,0
80	3	157	104	261	138	79	46	65	F05	14	17	65	4,0	4,5
100	4	168	115	282	158	99	52	65	F05	14	17	85	5,0	5,6
125	5	180	127	307	188	124	56	65	F05	14	17	111	7,0	7,6
150	6	203	151	354	212	148	56	88	F07	17	20	139	9,5	11,0
200	8	229	177	405	268	199	60	88	F07	17	20	190	13,5	15,3
250	10	266	212	478	320	248	68	125	F10	22	24	240	22,5	25,5
300	12	291	240	531	370	296	78	125	F10	22	24	287	30,5	34,0
350	14	332	270	602	415	338	78	150	F12	27	29	330	43,5	49,1
400	16	363	314	677	473	390	102	150	F12	27	29	378	62	67,8
450	18	397	335	732	530	426	114	175	F16	36	38	417	98	102,5
500	20	437	371	808	574	489	127	175/210	F14/F16	36	38	474	110	116,5
600	24	498	435	933	675	582	154	210/300	F16/F25	46	48	563	185	212,0

进口蜗轮蝶阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
