视镜工作原理（图）

视镜是指用来观察容器及设备内部物料情况的装置。属安全附件，应定期检查。按形状分为圆形和长方形视镜。视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

视镜工作原理（图）

1、按形状分为圆形和长方形视镜。按用途分为窥视和照明视镜。

2、按结构分为带衬里和不带衬里、带颈、带罩、双层安全、保温、带刮板、带冲洗装置视镜以及适合于粉状物料用视镜。

3、视镜玻璃在安装完毕后，还必须做好定期检查工作，特别是在含有酸、碱的液体环境中，更是要做好定期检查玻璃表面受腐蚀程度，以确保一线操作人员的安全。

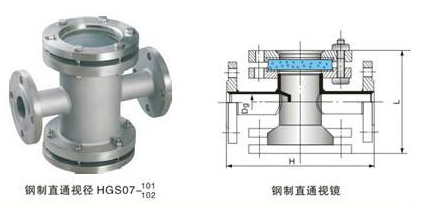

视镜结构原理

1、视镜主要由、四通、三通、钢化玻璃、密封垫、螺丝、螺母组成。

2、视镜可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。

3、阀盖与阀体有螺栓连接，拆装方便。

4、直通视镜法兰密封面样式的选择，主要考虑管道压力、温度、介质,综和各种情况。

5、密封的样式主要有突面（RF）,凹凸面（MFM ),榫槽面(TG), 全平面（FF）
