蝶阀工作原理（图）

蝶阀(Butterfly Valve）启闭件是蝶板，由阀杆带动，在阀体内绕其自身的轴线旋转90°，从而达到启闭或调节的目的。在管路中主要用来做切断介质，结构简单，操作灵活，开关迅速，尺寸小，结构短，阻力小，重量轻等特点。

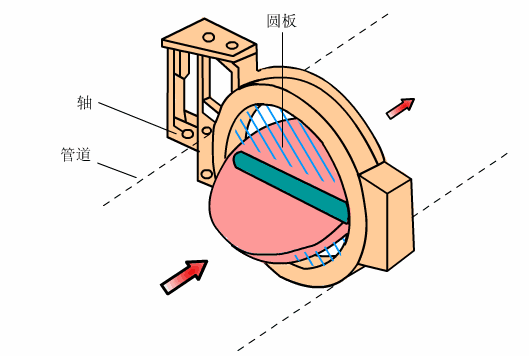

蝶阀工作原理（图）

1、启闭方便迅速、省力、流体阻力小，可以经常操作。

2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。

3、可以运送泥浆，在管道口积存液体最少。

4、低压下，可以实现良好的密封。

5、调节性能好。

6、全开时阀座通道有效流通面积较大，流体阻力较小。

7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。

8、密封面材料一般采用橡胶、塑料、故低压密封性能好。

9、安装方便。

10、操作灵活省力，可选择手动、电动、气动、液压方式。

蝶阀结构原理

蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点：能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

2、蝶阀可以运送泥浆，在管道口积存液体最少。 低压下，可以实现良好的密封。 调节性能好。

3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。

4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
