进口电动V型调节阀(图)

作者:托马斯·贝尔森·伍德 发布时间:2021-01-17 17:53:28点击:

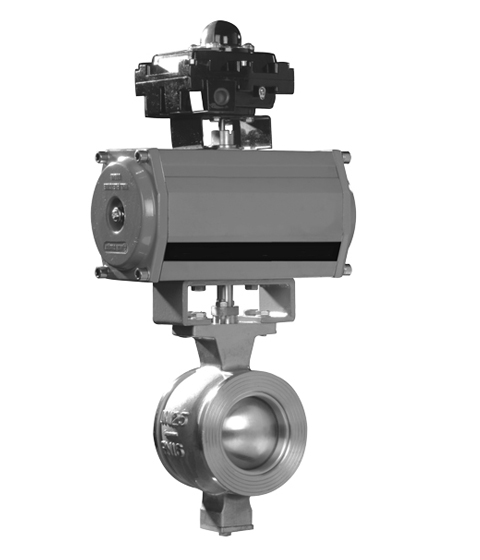

进口电动V型调节阀

进口电动V型调节阀

进口电动V型调节阀产品概述

德国托马斯(Thomas)进口电动V型调节球阀,球芯呈V形状,可实现线性调节,可调范围大。电动V型调节球阀当阀门关闭时,V型缺口与阀座之间产楔形剪切作用,电动V型调节球阀既具有自洁功能又能防止球芯卡死,特别适用于管线结垢冻结场合。

电动V型调节球阀适宜于控制纸浆、污水,含有纤维和颗粒固体悬浮介质及粉粒状介质。

电动V型调节球阀配用的气缸活塞式执行机构,结构简单,输出力矩大。本系列电动V型调节球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用形式分单作用和双作用式,调节型为双作用式。电动V型调节球阀单作用式的独特优点是一动力源发生故障,球阀将按控制系统的要求自动处于关闭或开启位置。产品广泛应用于电力、石油、化工、造纸、轻纺、食品、制药、航空航天等领域。

进口电动V型调节阀工作原理

(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;

(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;

(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;

(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置

UNICPSQHQDHL等型号电子式电动执行机构或GTXAL等气动活塞式执行机构。

进口电动V型调节球阀部分技术参数(更多技术参数及资料请来电索取)

电动执行器选配:PLVE系列、PLVQ系列

作用形式:

普通开关型、调节型(420mA

环境温度:-30℃~+70

电源电压:AC220VAC380V(其他定制DC24等)50/60Hz

防护等级:IP67IP68可选

功能选项(可选)

防爆型:防爆等级:ExdBT3/T4

信号反馈:有源信号、S无源信号

带加热器:可在潮湿环境中干燥执行器内元件(可选)

手动功能:电动执行器带有手动开阀、关阀功能

调节型:输入420mA信号,实现阀门调节功能

产品参数:

公称通经:25400mm

公称压力:1.66.4MPa

适用温度:PTFE:-29+178

合金:-40+425

连接方式:法兰、对夹

阀结构:一体式、两块式

阀体材质:316L316304、碳钢

阀球材质:316L316304

密封材质:PTFE、合金

适用介质:气体、水及油类等

泄漏量: 软密封:≤1.8×10-7×△P×DN.1/h(试验介质为液体:式中△P为压差)

硬密封:≤10-4×阀额定容量.1h(阀额定容量的计算见附表)

球芯转角:90

流量特性:近似等百分比

阀体材料:A105F321F316WCBZG1Cr18NiTiZGOCr18NiTiZGOOrL7N14MO2

球芯型式:部分球带有V形缺口

阀座材料:聚四氟乙烯、不锈钢司太立硬质合金

基本误差:≤全行程的:2%(带定位器)

回差:≤全行程的2.0%(带定位器)

死区:≤全行程的0.8%(带定位器)

进口电动V型调节球阀选型

b:  电动V型调节球阀的工作压力、适用温度

c:  电动V型调节球阀的电源电压

d:  电动V型调节球阀的阀体材质

e:  电动V型调节球阀的输入、输出信号

f:  防爆、防护等其他附加要求
