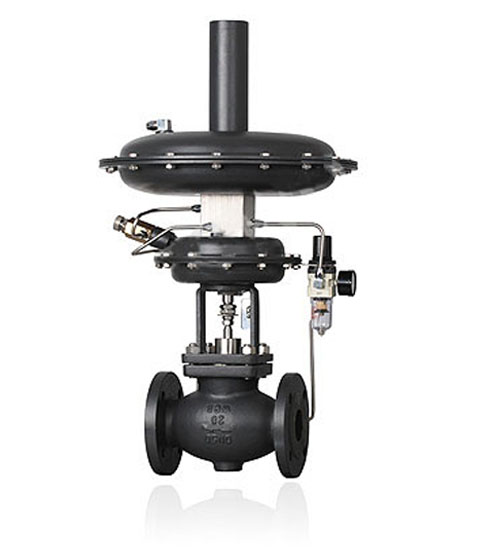

进口氮封装置（图）

进口氮封装置

  德国托马斯（Thomas）进口氮封装置，由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。

主要用于保持容器顶部保护气体（一般为氮气）的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。

特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。

技术参数和性能：

公称通径：Dn15、20、25、32、40、50、65、80、100mm

公称压力 PN1.0MPa、PN1.6Mpa、PN2.5Mpa

法兰标准：JB/T79.1-94、79.2-94等

阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）

阀芯材料：硬密封的为不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）

          软密封的为不锈钢镶嵌橡胶圈

阀杆材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）

流量特性：快开

使用温度：≤80℃

压力设围 (Kpa）：0.4~0.5；5~10；9~14；13~19；18~24；22~28；27~33；36~44；42~51；49~58；56~66

膜盖材料：A3、A4钢板涂四氟乙烯

膜片材料：橡胶、乙炳橡胶、氟橡胶、耐油橡胶

设定值偏差：±5%

允许泄露量：VI级（符合GB/T4312-92标准）

结构说明：

供氮装置，将设在罐顶的取压点的介质经导压管引入检测机构，介质在检测元件上产生一个作用力与与弹簧、预紧力相平衡。

    当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯，打开，使阀前气体经减压阀，节流阀、进入主阀执行机构上、下膜室，打开主阀阀芯，向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯、由于主阀执行机构中的弹簧作用，关闭主阀，停止供氮。

泄氮装置，该装置采用内反馈结构，介质直接经阀盖进入检测机构，介质在检测元件上产生一个作用力与预设弹簧预紧力相平衡。当罐内压力升高至高于泄氮装置压力设定点时，平衡被破坏，使阀芯上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氮装置压力设定点，由于预设弹簧力作用，关闭阀门。
