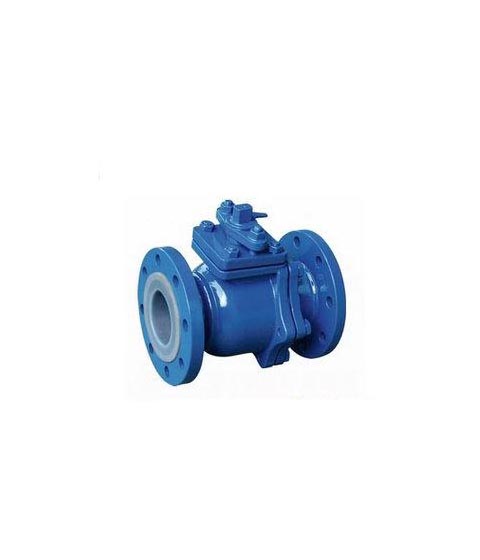

进口浮动式球阀（图）

进口浮动式球阀

进口式浮动球阀概述

  德国托马斯(Thomas)国际集团提供的进口浮动式球阀（气动浮动式球阀，不锈钢浮动式球阀，浮动式硬密封球阀，浮动式法兰球阀，高压浮动式球阀）采用的是浮动式的球体结构，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。这种结构，一般用于中低压球阀。

进口浮动式球阀工作原理

球阀是由旋塞演变而来的,它的启闭件作为一个球体,利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。主要结构特点为：

1.阀门设有开、关位置指示；

2.锁定装置；

3.阀杆防飞结构；

4.防静电装置；

5.防火结构；

6.独特阀座密封结构；

7.中法兰（阀体与左体连接部）无外漏结构

进口浮动球阀作用

1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。

2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。

3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。

4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。

5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。

进口浮动式球阀主要技术参数

公称压力或压力级：PN1.0-10.0MPa、ANSI CLASS 150-1500LB、JIS10-20K。

公称通径或口径：DN6～250mm、NPS 1/2 ～10。

连接方式：法兰、对焊、螺纹、承插焊等。

适用温度：-196℃～550℃。

驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动。

阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸

进口浮动球阀优点

浮动式球阀主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具有如下的一些优点：

1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。

3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。

4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。

5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

6、球阀通道平整光滑，不易沉积介质，可以进行管线通球

球阀安装与维护应注意以下事项：

1. 要留有阀柄旋转的位置。

2. 不能用作节流。

3. 带传动机构的球阀应直立安装。

进口浮动式球阀选型

可按客户要求选配气动、电动、液动、气动调节型、电动调节型。

1. 阀门类型/产品名称、型号规格：

2. 浮动球阀公称通径：

3. 浮动球阀最大操作压力：

4. 阀门(最低)最高使用温度：

5. 产品应用工况、介质成分：

6. 端部连接形式与法兰标准：

7. 阀门驱动方式：

8. 零件材料或其他要求
