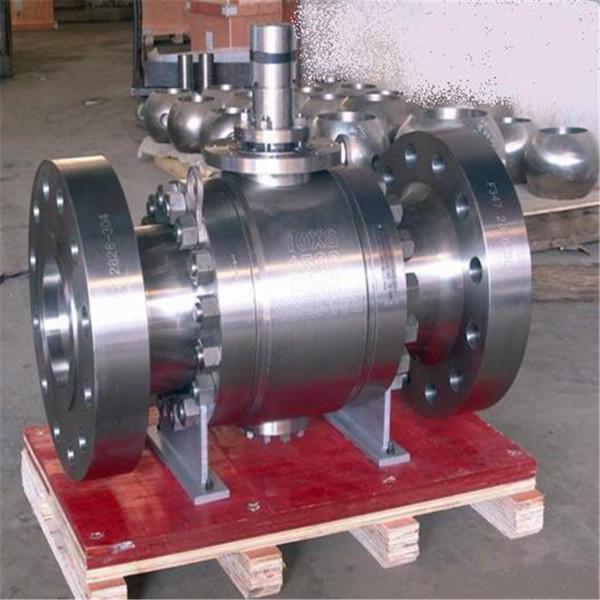

进口固定式球阀（图）

进口固定式球阀

进口固定式球阀概述

 德国托马斯（Thomas）阀门提供的固定式球阀（不锈钢固定式球阀，固定式硬密封球阀，电动固定式球阀，气动固定式球阀，固定式涡轮球阀）采用的是固定式的球体结构固，受压后不产生移动，因此，在设计时两密封圈应有足够的预紧力保证密封，属双面强制密封。通常在与球连在一体的上、下阀杆上装有推力或滑动轴承

进口固定式球阀性能优势

1、操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。

2、密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。

3、防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。

4、自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预]力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复

5、排泄管路：阀体上下均设置排泄孔，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。

进口固定式球阀主要技术参数

公称压力或压力级：PN10.0-32.0MPa

公称通径或口径：DN50～600mm

连接方式：法兰、焊接、对焊、承插焊

适用温度：-196℃～550℃。

驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动。

阀体材料：铸钢、不锈钢、锻钢、锻不锈钢等

制造标准：制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

进口固定式球阀使用方法

1.操作前须确认管路和阀已被冲洗过。

2.阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈(900)时，阀关断。反向旋转1/4圈(900)时，阀开启。

3.当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。

进口固定式球阀选型

可按客户要求选配气动、电动、液动、气动调节型、电动调节型。

1. 阀门类型/产品名称、型号规格：

2. 固定式球阀公称通径：

3. 固定式球阀最大操作压力：

4. 阀门(最低)最高使用温度：

5. 产品应用工况、介质成分：

6. 端部连接形式与法兰标准：

7. 阀门驱动方式：

8. 零件材料或其他要求
