进口防爆电动球阀介绍特点（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-16 12:13:31点击：

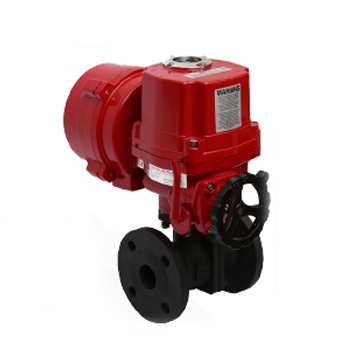

　　进口防爆电动球阀

　　标准件技术参数

　　外壳防水级别IP67，NEMA4 and 6

　　电机电源 110/220V AC 1PH，380/440V AC 3PH，50/60Hz，±10%

　　控制电源 110/220V AC 1PH，50/60 Hz，±10%

　　负载率(开关) S2 30%

　　电机鼠笼式异步电动机

　　限位开关 2 X 开/关，SPDT，250V AC 10A

　　辅助限位开关 2 X 开/关，SPDT，250V AC 10A(HQ-008除外)

　　扭矩开关开/关，SPDT，250V AC 10A(HQ-008除外)

　　行程 90o±10o(0o~110o)

　　失速保护/操作温度内置热保护，开150oC±5oC /关 97oC±15oC

　　指示器连续的位置指示

　　手动操作机械离合机构

　　自锁装置蜗轮，蜗杆机构提供自锁

　　机械限位 2个外部调整螺栓

　　干燥器 7-10W(110/220V AC)防冷凝

　　接线孔 2个PF 3/4”

　　环境温度 -20oC—+70oC

　　润滑铝基润滑脂(EP型)

　　材料钢，铝合金，铝青铜，聚碳酸脂

　　环境湿度最大90% RH(非凝结)

　　抗震性能 X Y Z 10g，0.2~34 Hz,30分钟

　　外涂层干粉，环氧聚脂

进口防爆电动球阀技术参数

公称通径DN(mm)	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)

主要外形尺寸

公称通径DN(mm)	尺寸(mm)
公称通径DN(mm)	L	D	D1	D2	b	f	n-d
15	108	95	65	45	14	2	4-14
20	117	105	75	55	14		4-14
25	127	115	85	65	14		4-14
32	140	135	100	78	16		4-18
40	165	145	110	85	16	3	4-18
50	178	160	125	100	16		4-18
65	190	180	145	120	18		4-18
80	203	195	160	135	20		8-18
100	305	215	180	155	20		8-18
125	256	245	210	185	22		8-18
150	394	280	240	210	24		8-23
200	457	335	295	265	26		12-23
250	533	405	335	320	30		12-25

　　以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务!

进口防爆电动球阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
