进口电动衬氟球阀介绍特点（图）

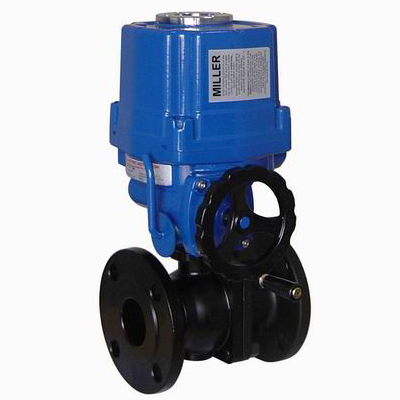

　　进口电动衬氟球阀

　　标准件技术参数

　　外壳 防水级别IP67，NEMA4 and 6

　　电机电源 110/220V AC 1PH，380/440V AC 3PH，50/60Hz，±10%

　　控制电源 110/220V AC 1PH，50/60 Hz，±10%

　　负载率(开关) S2 30%

　　电机 鼠笼式异步电动机

　　限位开关 2 X 开/关，SPDT，250V AC 10A

　　辅助限位开关 2 X 开/关，SPDT，250V AC 10A(HQ-008除外)

　　扭矩开关 开/关，SPDT，250V AC 10A(HQ-008除外)

　　行程 90o±10o(0o~110o)

　　失速保护/操作温度 内置热保护，开150oC±5oC /关 97oC±15oC

　　指示器 连续的位置指示

　　手动操作 机械离合机构

　　自锁装置 蜗轮，蜗杆机构提供自锁

　　机械限位 2个外部调整螺栓

　　干燥器 7-10W(110/220V AC)防冷凝

　　接线孔 2个PF 3/4”

　　环境温度 -20oC—+70oC

　　润滑 铝基润滑脂(EP型)

　　材料 钢，铝合金，铝青铜，聚碳酸脂

　　环境湿度 最大90% RH(非凝结)

　　抗震性能 X Y Z 10g，0.2~34 Hz,30分钟

　　外涂层 干粉，环氧聚脂


　　进口电动衬氟球阀特点

　　1、 耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。

　　2、采用软密封阀座，密封性能好。

　　3、体积小，重量轻，结构简单，安装维修方便。

　　4、流阻小，流通能力


　　电动衬氟球阀主要零部件材料

　　型 式： 直通两分式铸造球阀

　　公称通径： DN15～200mm

　　公称压力： PN1.0、1.6MPa (ANSI 150Lb)

　　连接形式： 法兰连接 JB/T79-94(ANSI16.5)

　　材 料： ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46

　　上 阀 盖： 与阀体一起铸造

　　填 料： 聚四氟乙烯

　　介质温度：-20～+150℃

　　阀芯形式： 球型阀芯

　　流量特性： 快开特性

　　阀 座： 聚四氟乙烯

　　材 料： ZG230-450衬F46、ZG1Cr18Ni9TI衬F46

　　阀芯转角： 90°


　　电动衬氟球阀 外形尺寸

　　以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务!
