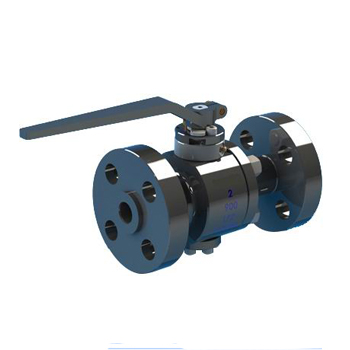

产品特点：应用规范公称压力：16-32MPa ;适用温度：-20～232℃～350℃; 焊接类型：对焊(BW)、承插焊(SW)高压对焊球阀,对焊球阀,高压球阀。
| 型号 | 公称通径 | 尺寸（mm） | |||||
| L | L1 | D | D1 | H | L0 | ||
|
ThomasF N-160 ThomasF N-360 |
10 | 150 | 60 | 90 | 18 | 68 | 220 |
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | |
| 20 | 191 | 81 | 110 | 29 | 75 | 250 | |
| 25 | 205 | 985 | 115 | 36 | 80 | 250 | |
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | |
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | |
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | |
| 65 | 360 | 150 | 220 | 80 | 180 | 500 | |
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | |
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | |
气动高压对焊球阀主要零件材料：
| 适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
| 水、蒸汽、油品 |
Thomas 160/320C |
A105、45 | 1Cr18/1Cr18Ni9Ti | 铸铁WCB |
聚四氟乙稀PTFE增强聚四氟乙烯VUILUK PTFE 对位聚本PPL |
聚四氟乙烯PTFE对位聚笨PPL |
| 硝酸类 |
Thomas 160/320P |
304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti | |||
| 醋酸类 |
Thomas -160/320R |
316/1Cr18Ni12Mo2TI | 316/Cr18Ni12Mo2Ti |
气动高压对焊球阀国标主要尺寸：
| 公称通径DN（mm） | ThomasN-100/160 | Thomas-320 | |||||||||
| 管螺纹 | 尺寸（mm） | 管螺纹 | 尺寸（mm） | ||||||||
| d | L | H | W | E | H | W | SW | L | |||
| 5 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | 70 |
| 10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | - |
| 15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 |
| 20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 |
| 25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 1 | 82 | 180 | 55 | 105 |
| 32 | 11/4 | 25 | 120 | 64.5 | 146 | 60 | 11/4 | 115 | 300 | 70 | 120 |
| 40 | 11/2 | 32 | 130 | 76 | 254 | 65 | 11/2 | 120 | 300 | 80 | 130 |
| 50 | 2 | 38 | 150 | 81 | 254 | 75 | 2 | 130 | 300 | 100 | 150 |
以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务!
