德国进口气动三通内螺纹球阀概述

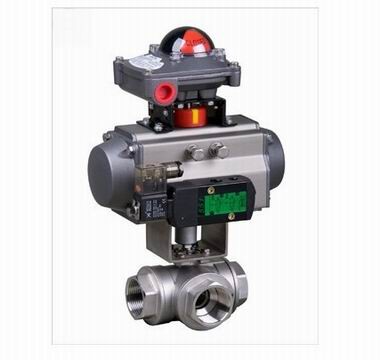

进口气动三通内螺纹球阀，Pneumatic three-way thread ball valve，也叫气动三通小口径球阀，气动三通丝扣球阀，气动不锈钢三通球阀，是指有气动执行器和内螺纹的三通球阀组成，一般是小口径DN10-50，有气动执行器来控制三通球阀的合流或者分流，换向的球阀。适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。
气动三通三片式球阀分为“L型气动三片式球阀”与“T型气动螺纹球阀”，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。双层阀杆填料符合德国泄露测试要求，在系统泄压后无需拆下整个阀体就能进行检查和维修。气动三通内螺纹球阀任一通口均可用作入口而无泄漏，并可根据工况需要制成L型或T型通道，气动三通内螺纹球阀安装方便。
德国进口气动三通内螺纹球阀产品特点
（1）气动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
（2）两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
（3）四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
（4）T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
德国进口气动三通内螺纹球阀 主要技术参数及性能
|
公称通径DN(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
||||||
|
阀体形式 |
三段式分体式阀体 |
||||||
|
连接形式 |
螺纹式、焊接式 |
||||||
|
阀芯形式 |
'O'型球形阀芯 |
||||||
|
动作范围 |
0～90° |
||||||
|
泄露量Q |
小于额定KV0.01% (软密封：零泄漏) |
||||||
|
基本误差 |
带定位器：小于全行程的±2% |
||||||
|
死区 |
带定位器：小于全行程的±2% |
||||||
|
可调范围 |
250：1 |
||||||
|
配置执行机构 |
GT、AT、ST、SR系列单双作用气动执行器 |
||||||
|
控制方式 |
开关两位控制、4～20mA模拟量信号控制 |
||||||
德国气动三通内螺纹球阀 主要零件材料
|
执行器型号 |
GT、AT、ST、SR系列单双作用气动执行器 |
|
|
供气压力 |
0.4～0.7MPa |
|
|
气源接口 |
G1/4'、G1/8'、G3/8'、G1/2' |
|
|
环境温度 |
-30～+70℃ |
|
|
作用形式 |
单作用执行机构、双作用执行机构 |
|
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
|
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。 |
||
德国进口气动三通内螺纹球阀 主要零件材料
|
零件名称 |
材料名称 |
|||
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈 |
|||
|
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
德国、进口气动三通内螺纹球阀安装连接尺寸
L型三通内螺纹球阀主要外形和连接尺寸单位（mm）：
|
通径DN |
d |
G |
L |
L1 |
H |
W |
|
|
Mm25 |
in |
||||||
|
15 |
1/2″ |
12 |
G1/2″ |
60 |
30 |
110 |
140 |
|
20 |
3/4″ |
15 |
G3/4″ |
74 |
37 |
115 |
140 |
|
25 |
1″ |
20 |
G1″ |
80 |
40 |
120 |
140 |
|
32 |
1 1/4″ |
25 |
G1 1/4″ |
104 |
52 |
135 |
164 |
|
40 |
1 1/2″ |
34 |
G1 1/2″ |
114 |
57 |
145 |
164 |
|
50 |
2″ |
48 |
G2″ |
140 |
70 |
190 |
190 |
L型三通内螺纹球阀主要外形和连接尺寸单位（mm）：
|
通径DN |
d |
G |
L |
L1 |
H |
W |
|
|
Mm25 |
in |
||||||
|
15 |
1/2″ |
12 |
G1/2″ |
72 |
36 |
130 |
140 |
|
20 |
3/4″ |
15 |
G3/4″ |
85 |
42 |
135 |
140 |
|
25 |
1″ |
20 |
G1″ |
91 |
46 |
139 |
140 |
|
32 |
1 1/4″ |
25 |
G1 1/4″ |
110 |
55 |
158 |
164 |
|
40 |
1 1/2″ |
32 |
G1 1/2″ |
122 |
61 |
165 |
164 |
|
50 |
2″ |
38 |
G2″ |
145 |
72 |
202 |
190 |
