进口浮动式球阀介绍特点（图）

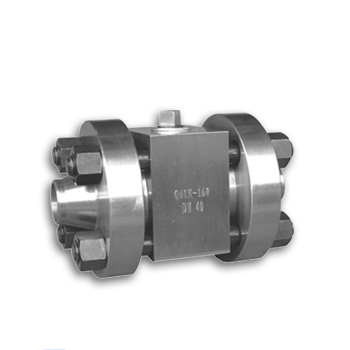

进口浮动式球阀

　　德国进口浮动式球阀技术参数

　　材质：

　　不锈钢(304、316、316L)铸钢

　　连接形式：

　　内螺纹、法兰式、焊接式

　　驱动方式：

　　手动、正齿轮、手动、气动、电动。

　　介质温度：

　　250 ℃

　　工作压差：

　　0.1

　　适用范围：

　　水、油品、气体、蒸汽、酸类。冷水、热水?制药、发电、造纸、城建、矿产?石油、煤气、化工、水处理?食品、医药?电力、轻纺

　　适用介质：

　　蒸汽

　　压力环境：

　　常压

　　产品名称： 进口浮动式球阀 驱动方式： 手动、气动、电动 连接形式： 法兰、焊接、内螺纹、对焊、承插焊 结构形式： 密封结构： 软密封、硬密封 压力范围： 1.6MPA-400MPA 公称通径： DN15MM-700MM 常用材质： 不锈钢(304、316、316L)、铸钢

　　产品简介

　　托马斯生产的进口浮动式球阀，驱动方式可选用手动、气动、电动，连接方式可选用法兰、焊接、内螺纹、对焊、承插焊，结构形式可选用，密封结构可选用软密封、硬密封，压力范围PN1.6MPA-400MPA，公称通径为DN15MM-700MMmm，材质可选用不锈钢(304、316、316L)、铸钢。

　

　　德国产品详情

　　进口浮动式球阀主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具有如下的一些优点：

　　1 、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

　　2 、开关迅速、方便，只要阀杆转动 90° ，球阀就完成了全开或全关动作，很容易实现快速启闭。

　　3 、密封性能好。 球阀 阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。

　　4 、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。

　　5 、球阀 的启闭只做 90° 转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

　　6 、球阀通道平整光滑，不易沉积介质，可以进行管线通球。

　　进口浮动球阀压力试验

　　公称压力( MPa ) 1.6 2.5 4.0 强度试验 2.4 3.8 6.0 水密封试验 1.8 2.8 4.4 气密封试验 0.4-0.7

德国进口浮动式球阀性能规范

强度试验	2.4	3.8	6
Shell Test
水密封试验	1.8	2.8	4.4
Water Seal Test
气密封试验	0.4-0.7
Air Seal Test
进口浮动式球阀零件材料：
球体 阀杆		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
Ball Stem
阀 座	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
Seat
垫片	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
Shim
阀杆座	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
Stem Seat
填料	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
Packing
填料压盖		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
Gland
温度	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)
Temperature	-29℃～300℃(对位聚笨 PPL)
介质	水 蒸汽 油品	硝酸类 Nitric Acid		强氧化介质	醋酸类 Acetic Acid		尿素类 Urea
Medium	Water steam			strongey oxidable medium
	Oil goods
外形连接尺寸：
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
H	59	63	75	95	142	142	152	178	252	272	342
W	130	130	160	230	400	400	400	650	1050	1050	1410
Wt（kg）	2.5	3	5	7	15	19	19	33	58	93	160

　　以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
