进口高压球阀介绍特点（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-16 12:13:20点击：

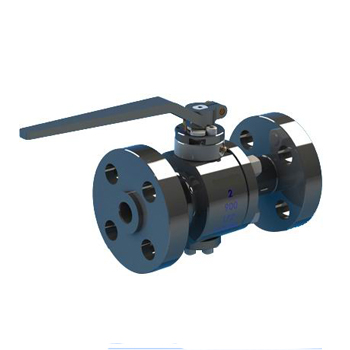

进口高压球阀

　　进口高压球阀产品详情：

　　德国MILLER进口高压球阀是一种由德国托马斯按照ANSI B16.34标准生产的一种耐高压球阀。德国托马斯高压球阀采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出，采用镶嵌式阀座，阀座背后设置O型圈，确保介质不外漏，德国托马斯高压球阀采用三片式结构，中部用螺栓栓结，主体材料全部采用锻压锻打处理技术锻造出来的锻件，特别适合高压工况领域使用。其根据阀座和填料及垫片所选的材料不同，有软密封和硬密封两种可供用户选择，于适应不同工况对工作温度和介质需求。

　　进口高压球阀技术参数：

　　公称通径：DN15-DN1500

　　公称压力：1.6Mpa~42Mpa

　　设计温度：-29℃~550℃

　　连接方式：法兰、焊接

　　适用介质：水、气、油、化工、盐水、燃气，天然气等等介质

　　进口高压球阀部件：

零件名称	材料名称
阀体	A105	阀体	A105	阀体	A105
阀盖	A105	阀盖	A105	阀盖	A105
球体	A105	球体	A105	球体	A105
阀杆	2Cr13	阀杆	2Cr13	阀杆	2Cr13
手柄	WCB/不锈钢
密封圈	PTFE/RPTFE/尼龙/柔性石墨
垫片	聚四氟乙烯(PTFE)/对位聚苯(PPL)/柔性石墨
填料	聚四氟乙烯(PTFE)/对位聚苯(PPL)/柔性石墨

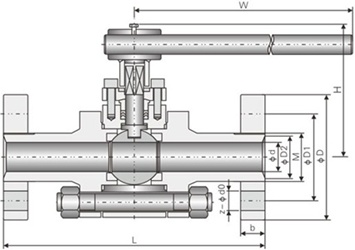

进口高压球阀尺寸图

公称压力	公称通径	尺寸(mm)
PN(MPa)	DN(mm)	L	d	D	D1	D2	b	Z-φd0	M	H	W
6.4-25.0	10	210	10	95	60	18	20	3-φ18	M24×2	77	220
	15	230	14	95	60	20	20	3-φ18	M24×2	85	220
	20	240	19	105	68	28	20	3-φ18	M33×2	94	250
	25	260	25	105	68	28	22	3-φ18	M33×2	100	250
	32	300	32	115	80	38	25	4-φ18	M42×2	120	300
	40	350	38	125	90	48	28	6-φ26	M52×2	150	400
	50	400	50	165	115	61	32	6-φ26	M64×3	165	400
	65	490	64	200	145	75	40	6-φ29	M80×3	180	500
	80	580	76	225	170	94	50	6-φ33	M100×3	200	600
	100	620	100	260	195	115	60	6-φ36	M125×4	245	800
	125	750	125	300	235	146	75	8-φ39	M155×4	270	850
	150	800	150	330	255	163	78	8-φ42	M175×4	300	850
	200	850	200	400	315	193	90	8-φ48	M215×6	400	900
32	10	210	10	95	60	18	20	3-φ18	M24×2	77	220
	15	230	14	105	68	20	20	3-φ18	M33×2	85	220
	20	240	19	105	68	28	20	3-φ18	M33×2	94	250
	25	260	25	115	80	28	25	4-φ18	M42×2	100	250
	32	300	32	125	90	38	28	6-φ26	M52×2	120	300
	40	350	38	165	115	48	32	6-φ26	M64×2	150	400
	50	400	50	200	145	61	40	6-φ29	M80×3	165	400
	65	490	64	225	170	75	50	6-φ33	M100×3	180	500
	80	580	76	260	195	94	60	6-φ36	M125×3	200	600
	100	620	100	300	235	115	75	8-φ39	M155×4	245	800
	125	750	125	330	255	146	78	8-φ42	M175×4	270	800
	150	800	150	400	315	163	90	8-φ48	M215×4	300	850
	200	850	200	480	380	193	120	8-φ60	M265×6	400	900

　　以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

进口高压球阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
