进口蝶形止回阀原理特点及品牌（图）

作者：托马斯·贝尔森·伍德 发布时间：2021-01-14 15:08:45点击：

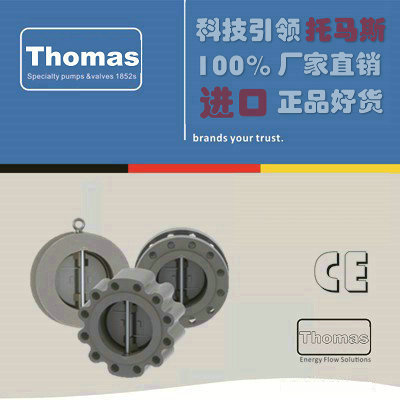

进口蝶形止回阀

进口蝶形止回阀原理特点

进口蝶形止回阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。
Technical Data
SizeDN40-DN800
Working PressurePN10/PN16
Face to FaceDIN3202-K3
Flange DrillingANSI B16.1 Class 125,EN1092-PN10/PN16 *
Inspection and TestAPI598
All available Flange drilling kindly refer to the attached Flange Drilling Dimensions.
Product Features
Wafer body style fits between FF or RF flanges.
Upper and lower PTFE thrust washers
Resilient Buna-N or EPDM seat.
Dual Plate Valves give maximum strength with minimum opening time.
Torsion springs assist valve closure, preventing flow reversal .
Thrust washers reduce friction and wear of valve plate hinges.
Material of Construction
PartsDescriptionMaterialSpecification
1BodyCast IronA126巳
2DiscStainless SteelA351 CF8M
3StemStainless SteelA351 CF8M
4SeatEPDM
5SpringStainless SteelAISI 316
6WasherPTFE
7Hex NutCast SteelA194 2H
* Other material request kindly refer to Bill of MainMaterials of Thomas.
Dimensions
SIZELDD1D2
DNNPSPN10PN16
401.5"4378785738
502"431071076546
652.5"461271278060
803"641421429470
1004"6416216211788
1255"70192192145115
1506"76218218170134
2008"89273273224184
25010"114328328265220
30012"114378378310260
35014"127438444360298
40016"140489489410350
45018"152539555450385
50020"152594617505438
60024"178695734624538
70028"229810804720640
80032"241917911825734


进口蝶形止回阀品牌

进口蝶形止回阀品牌
德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
