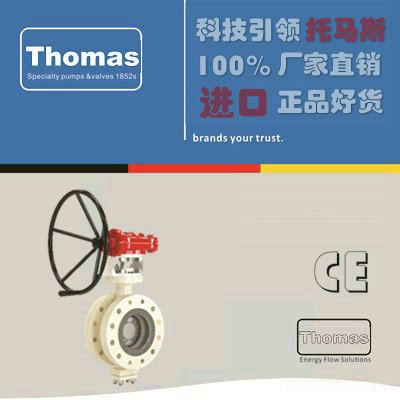

进口硬密封蝶阀原理特点及品牌（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-14 15:08:01点击：

进口硬密封蝶阀原理特点

进口硬密封蝶阀采用三偏心多层次金属密封结构，无机械磨损，可达到零泄漏，有优良的双向密封功能，使用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。选用不同的材质，可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，最高工作温度可达600℃。

The Thomas triple offset butterfly valve offers excellent shutoff capabilities, with the low torque and reduced wear benefits of a triple offset design. The laminated disc seal, in conjunction with the triple offset geometry, results in a design that can provide bidirectional,bubble-tight shutoff.

Product Specifications

Design Standards	ASME B16.34, API 609 (Category B), PED
Sizes	3 to 24 NPS
Pressure Classes	ANSI Class 150, 300, 600, 900, 1500
End Connections	Lugged, Wafer, Double Flanged (long and short), Butt-weld (cryogenic)
Face-to-Face	API 609 (lug and wafer), API 609 and B16.10 (long pattern), API 609 and ISO 5752 (short pattern)
Operating Temperature	Standard -58°F (-50°C) to 800°F (427°C), High Temperature to 1500°F (820°C), Cryogenic to -320°F (-196°C)
Leakage Rates	API 598 and ISO 5208 Rate A (laminated seat); Rate CC (metal seat)
Fire Safety	API 607, ISO 10497
Fugitive Emissions	ISO 15848 Tightness Class BH, Endurance Class C01 (low emissions packing)
Country Approvals	PED (EU), TRCU (Russia), CRN (Canada)

Features and Benefits

• Triple offset design — eliminates wear associated with sealing

surface contact and maintains sealing integrity during high cycle

• Laminated graphite or metal-to-metal sealing provides robust

performance in a wide range of harsh and difficult services

• Robust, anti-blowout shaft meets requirements of API 609

• Bi-directional, tight shut-off

• Low-operating torque for compact, cost-effective actuation

• Meets industry standards for design, fire safety and fugitive Emissions

Flanged and Double Flanged Dimensions

ASME CLASS 150 (inch dimensions)
SIZE	A (Face to Face)		B	C	Ø D	E	F	G	H	J	K	Weight, lbs
SIZE	Short	Long	B	C	Ø D	E	F	G	H	J	K	Short	Long
3	4.50	8.00	11.51	6.02	7.87	1.65	5.91	9.94	2.25	5.20	5.43	49	53
4	5.00	9.00	12.87	6.18	7.87	1.65	5.91	11.30	2.50	5.20	6.31	66	75
6	5.50	10.50	14.50	7.37	7.87	1.65	5.91	12.93	2.75	5.20	7.30	86	99
8	6.00	11.50	18.48	8.75	11.81	2.76	10.20	16.69	3.00	8.27	10.75	148	170
10	6.50	13.00	20.86	10.13	11.81	2.76	10.20	19.07	3.25	8.27	12.00	214	247
12	7.00	14.00	22.49	12.37	11.81	3.27	11.34	20.72	3.50	9.27	13.50	309	353
14	7.50	15.00	24.35	13.50	11.81	3.27	11.34	22.58	3.75	9.27	14.90	388	441
16	8.50	16.00	26.77	15.00	22.05	4.41	14.69	24.40	4.25	12.28	16.15	551	617
18	8.75	17.00	28.06	15.64	22.05	4.41	14.69	25.69	4.38	12.28	16.90	666	758
20	9.00	18.00	29.49	17.80	22.05	5.00	15.39	26.89	4.50	13.37	18.66	908	1032
24	10.50	20.00	34.80	20.97	24.80	6.02	17.68	31.76	5.25	16.46	22.39	1367	1530

ASME CLASS 150 (inch dimensions)
SIZE	A (Face to Face)			B	C	Ø D	E	F	G	H	J	K	Weight, lbs
SIZE	Short		Long	B	C	Ø D	E	F	G	H	J	K	Short	Long
3	4.50	11.12		12.98	6.02	7.87	1.65	5.91	11.41	2.25	5.20	5.93	57	68
4	5.00	12.00		13.54	6.68	7.87	1.65	5.91	11.97	2.50	5.20	6.81	82	99
6	5.50	15.88		16.53	8.38	11.81	2.76	10.20	14.74	2.75	8.27	9.14	154	192
8	6.00	16.50		20.67	10.37	11.81	3.27	11.34	18.90	3.00	9.27	11.51	238	289
10	6.50	18.00		22.64	11.69	19.69	3.82	12.56	20.45	3.25	11.10	12.75	348	425
12	7.00	19.75		24.07	14.49	22.05	4.41	14.69	21.70	3.50	12.28	14.25	503	626
14	7.50	30.00		26.54	15.66	22.05	5.00	15.39	23.94	3.75	13.37	15.90	699	979
16	8.50	33.00		29.05	17.50	24.80	6.02	17.68	26.01	4.25	16.46	17.39	972	1329
18	8.75	36.00		31.24	18.37	24.80	6.02	17.68	28.20	4.38	16.46	19.20	1190	1669
20	9.00	39.00		35.14	19.56	27.95	7.09	18.86	32.03	4.50	18.48	21.16	1523	2183
24	10.50	45.00		38.67	23.12	22.05	7.95	21.65	35.40	5.25	20.33	25.00	2306	3250

ASME CLASS 600(inch dimensions)
SIZE	A (Face to Face)			B	C	Ø D	E	F	G	H	J	K	Weight, lbs
SIZE	Short		Long	B	C	Ø D	E	F	G	H	J	K	Short	Long
3	7.09	14.00		11.16	6.52	7.87	1.65	5.91	9.59	3.55	5.20	5.93	73	82
4	7.48	17.00		16.75	7.69	11.81	2.76	10.20	14.96	3.74	8.27	8.27	146	174
6	8.27	22.00		19.10	9.25	11.81	3.27	11.34	17.33	4.14	9.27	10.61	245	311
8	9.06	26.00		22.06	12.12	22.05	4.41	14.69	19.69	4.53	12.28	12.25	432	556
10	9.84	31.00		24.58	14.32	22.05	5.00	15.39	21.98	4.92	13.37	14.00	686	917
12	10.63	33.00		27.77	15.75	24.80	6.02	17.68	24.73	5.32	16.46	15.11	908	1259
14	11.42	35.00		29.10	17.60	27.95	7.09	18.86	25.99	5.71	18.48	16.28	1164	1567
16	12.20	39.00		32.96	18.12	22.05	7.95	21.65	29.69	6.10	20.33	19.67	1565	2125
18	12.99	43.00		37.41	20.12	31.50	9.06	22.80	33.71	6.50	24.45	21.79	2167	2961
20	13.78	47.00		41.49	22.25	31.50	9.06	22.80	37.79	6.89	24.45	24.63	2718	3776
24	15.35	55.00		47.59	26.15	27.95	11.06	29.53	43.06	7.68	28.46	27.25	4039	5849

进口硬密封蝶阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
