进口内螺纹铜球阀品牌

进口内螺纹铜球阀启闭件(球体)由阀杆带动,并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制主要用于截断或接通管路中的介质,亦可用于流体的调节与控制

在线订购
选型参数
产品名称进口内螺纹铜球阀
产品型号TS6334
产品品牌Thomas
产品产地德国原厂马来西亚波士顿意大利印度中国·台湾中国·上海组装
规格口径DN10DN15DN20DN25DN32DN40DN50DN65DN80DN100
美标压力150LB
德标压力PN16
日标压力10K
英制压力150Psi
美制压力Class150
国标压力1.6MPa
结构形式球形O形球浮动式
主体材质
连接方式螺纹NPT螺纹NPTF螺纹NPS螺纹PT螺纹G螺纹ZG螺纹BS螺纹BSW螺纹BSF螺纹NPSF螺纹NPSM螺纹ISO系列
驱动方式手柄
温度范围零下-15℃常温80℃中温150℃
适用介质空气气体燃气其它
制造标准国标GB机械部JB化工部HG20592美标API美标ANSI日标JIS德标DIN其它标准定制

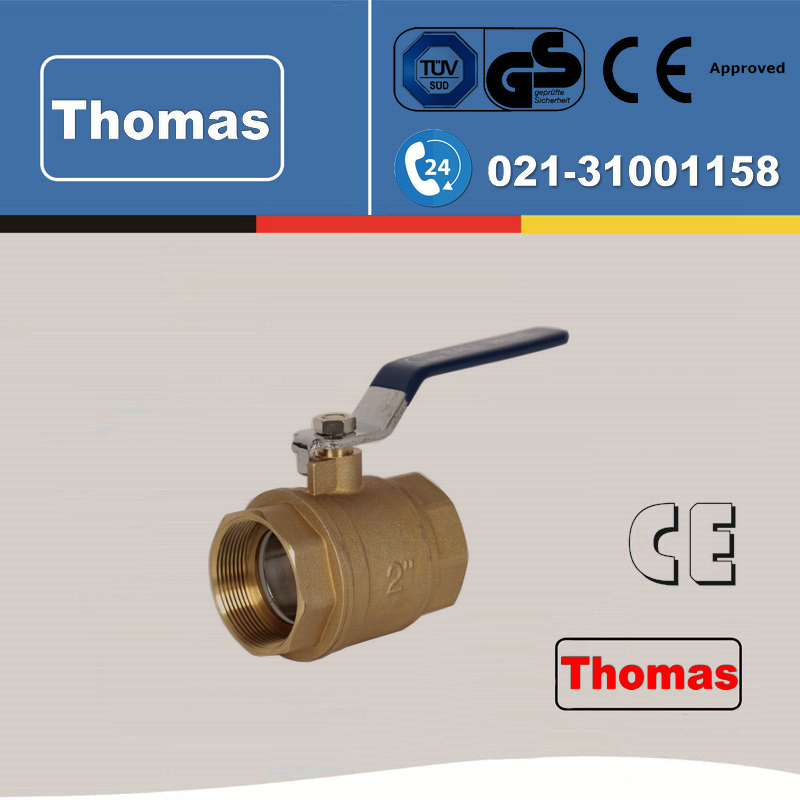

进口内螺纹铜球阀图片

进口内螺纹铜球阀应用特点

进口内螺纹铜球阀@德国Thomas阀门本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、煤气、燃气等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。

进口内螺纹铜球阀工作原理

进口内螺纹铜球阀启闭件(球体)由阀杆带动,并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类球阀在管道中可水平或垂直安装。

进口内螺纹铜球阀性能特点

使用介质:水、油、液体、气体
介质温度:≤100ºC
定制压力:1.0MPa、1.6MPa、2.5MPa、4.0MPa
制造材料:铜
密封材料:四氟、PTFE
(根据用户需要可提供使用介质温度≤180ºC,DN15~DN300各种规格的耐高铜球阀)

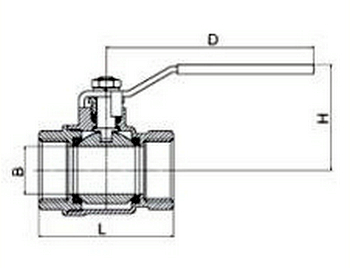

进口内螺纹铜球阀外形结构图

进口内螺纹铜球阀主要外形尺寸(mm)

DN SIZE L(长度) B H(高度) D
8 1/4 46 8 39 80
10 3/8 47.5 8 39 80
15 1/2 62 12.7 44.5 90
20 3/4 67 15 48 100
25 1 80 20 54 110
32 11/4 85.5 25 58 120
40 11/2 94.5 32 75 130
50 2 106 40 82 150
65 21/2 141.5 50 95 173
80 3 165 65 108.5 193
100 4 190 80 128.5 233
