气动粉体蝶阀工作原理（图）
Writer： admin Time：2020-05-30 08:39 Browse：℃

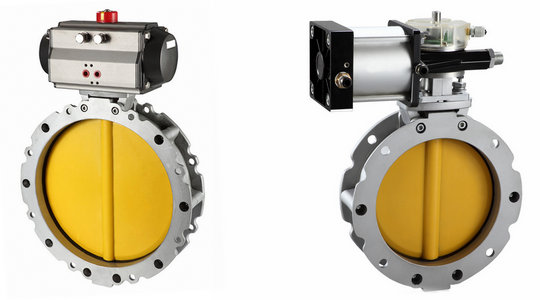

气动粉体蝶阀工作原理：
气动粉体蝶阀可分气开式和气关式，其工作原理是不一样的，又可分单作用和双作用，如单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)，如双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)。专用水泥、粉尘、粉末等物料介质的场合，主要由阀体、密封座、阀板和气动执行器组成，阀体橡胶密封圈形成的软性密封，使其特别适用于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，气动粉体蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。
气动粉体蝶阀特点：
气动粉体蝶阀阀板中间为平板结构，阀杆设置在阀板的上下两侧并与阀板一体连接，密封座套接在阀板上，阀板两侧的阀杆穿过密封座的轴孔容置在阀体的轴孔内。气动粉体蝶阀由粉体板、丁晴密封圈，覆以耐磨高分子材料加工而成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，专用于粉状及颗粒状物料处理。
气动粉体蝶阀参数：
气动粉体蝶阀结构图：
气动粉体蝶阀附件：
- 阀门型号：气动粉体蝶阀
- 通径规格：DN50～DN500
- 结构形式：垂直板式
- 阀体材质：压铸铝合金
- 公称压力：PN2
- 适用温度：-15℃～100℃
- 应用范围：水泥、粉尘、粉末等粉体及颗粒状物料
- 产品特点：重量轻、性价比高、耐磨性强
气动粉体蝶阀参数：
| 公称通径 | DN50～DN500(MM) |
| 公称压力 | PN0.2MPa |
| 连接方式 | 法兰 |
| 驱动形式 | 气动控制（气源驱动,压缩空气4～7bar） |
| 适用温度 | -15℃～100℃ |
| 动作范围 | 0～90° |
| 密封材质 | 丁晴橡胶 |
| 阀体材质 | 压铸铝合金 |
| 适用介质 | 混凝土搅拌站及干性粉料 |
| 控制形式 | 开关型（开关两位控制）、调节型（定位器4-20mA模拟量控制） |

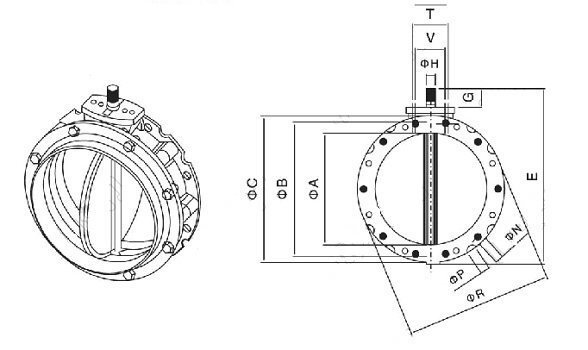

气动粉体蝶阀结构图：
| 驱动方法 | 压缩空气(可带手轮) |
| 供气压力 | 0.4-0.7mpa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)
|
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
