电动防爆紧急切断阀主要特点及用途

Writer： admin Time：2020-05-20 14:47 Browse：℃

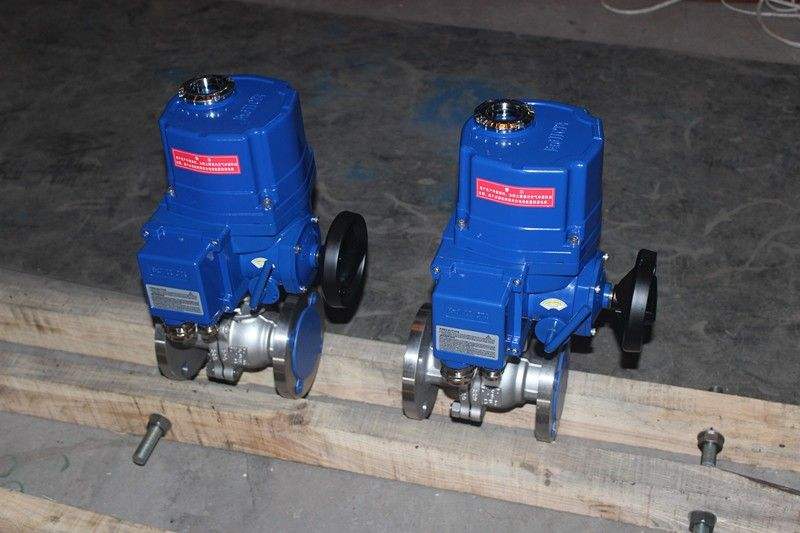

电动防爆紧急切断阀是一种纯电动关闭或打开的紧急切断阀，电动执行器采用防爆型带手轮装置防爆等级EXdIICT5、电源：220V。阀门采用球型结构，防火防静电浮动式球阀或大口径固定式球阀。

电动防爆紧急切断阀--主要特点：

1.阀门采用防静电、防火等安全措施

2.电动执行器配有手轮装置可以在现场关闭阀门

3.当无故断电时阀门自行关闭无需人员到现场去关闭阀门

4.防爆电动紧急切断阀可通过PLC远程控制和就地控制来切换

5.当事故排除通电后无需工作人员去操作，阀门自行打开跟之前关闭的位置

电动防爆紧急切断阀的用途：

产品和服务在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域市场。

开启过程

1、在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4、直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

关闭过程

1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3、快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4、手轮转动的后面几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

参数等级

1、公称压力或压力级：

PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；

2、公称通径或口径：DN6～900、NPS 1/4 ～36；

3、连接方式：法兰、对焊、螺纹、承插焊等；对夹,

双由令,快装等

4、适用温度：-20℃～150℃；

5、驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动；

6、阀体材料：WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。双相钢陶瓷等选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介二，

公称通径DN(mm)	DN15～DN250
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	液氨、液化石油气、氧气、天然气介质等
介质温度	-40～+180℃ -40～+200℃
泄漏量	0 符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)
