自力式温度调节阀工作原理（图）

Writer： admin Time：2020-04-22 08:23 Browse：℃

自力式温度调节阀又称自力式温度控制阀，主要由控制阀门和温控器组成，按作用形式不同可分为加热型和冷却型。无需通过外来能源，只需依靠被控介质自身的温度变化，进行自动调节，适用于非腐蚀性的液体、气体和蒸汽等各种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭（加热型）；当被控介质温度升高，控制阀门开启（冷却型）。

                     自力式温度调节阀
   自力式温度调节阀利用液体受热膨胀，及液体不可压缩的原理实现自动调节。当温度传感器插入被控介质中，被控介质温度升高时，感温液体膨胀，作用力克服弹簧阻力，推动阀芯向下移动，阀门趋于关闭，从而减少热媒介质流量；

      反之，当被控介质温度低于设定值时，感温液体收缩，弹簧复位推动阀芯开启，增加热媒介质流量，使被控介质温度趋于升高。循环往复，从而使被控介质温度始终保持在设定温度值的允许范围内。
自力式温度调节阀简介：

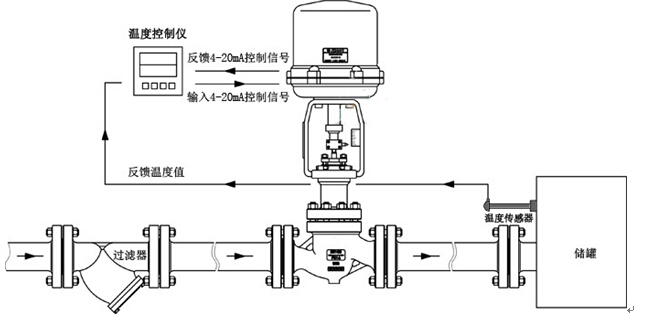

自力式温度调节阀有自力式温度控制阀和自力式电动温度调节阀两种，自力式温度控制阀是无需外源，通过导管将介质引流到执行器上，实现作用力平衡，加上弹簧的作用力和信号源大小的原理实现对阀后温度的精准控制。电动温度调节阀是由温度传感器、毛细管、电动执行器、调节阀组成的，其工作是由执行器面板接收信号大小正反转达到控制阀门开度大小的原理（4-20毫安控制原理）。自力式温度调节阀有加温型、冷却型两种，加温型介质一般问蒸汽，冷却型介质一般为水，或者说加温型阀后温度低阀门打开，冷却型阀后温度高阀门关闭，在蒸汽池中根据现场的设计原理选型，在换热器等设备上可由用户提供准确的温度、介质、压力等参数让我司技术工程师为您选型。

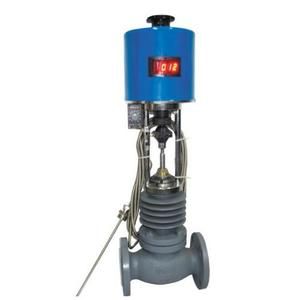

ZZWPE电动温度调节阀或称电动温度控制阀也可选用西门子电动温度调节阀由3810执行器和PSL执行器或西门子电动执行器进行改装而成。由控制阀门、执行器、传感器和毛细管等部件组成。按用途分为加热型和冷却型。特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，主要适用于液体、气体和蒸汽，在各种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭（加热型）；当被控介质温度升高，控制阀门开启（冷却型）。因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

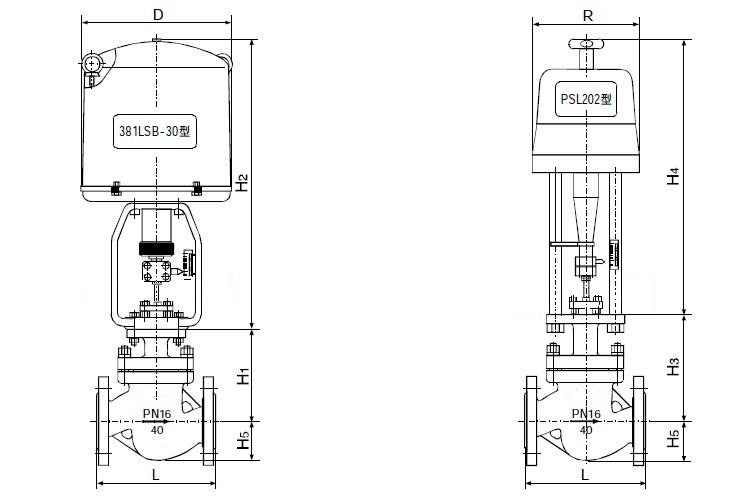

电动温度调节阀结构图

电动温度调节阀 (配3810执行器)	电动温度调节阀 (配PSL执行器)

工作原理

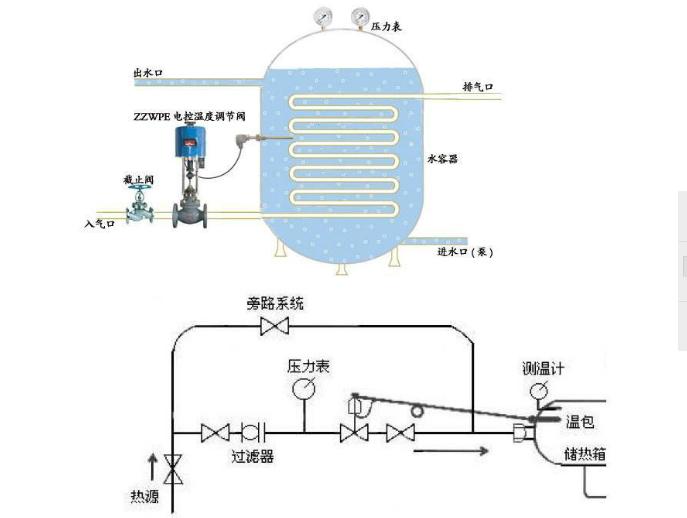

 电控温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成，根据用户需要，分别有加热型与冷却型两种结构。加热型调节阀的结构与原理：工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入一体化执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。
