进口电动调节球阀（图）

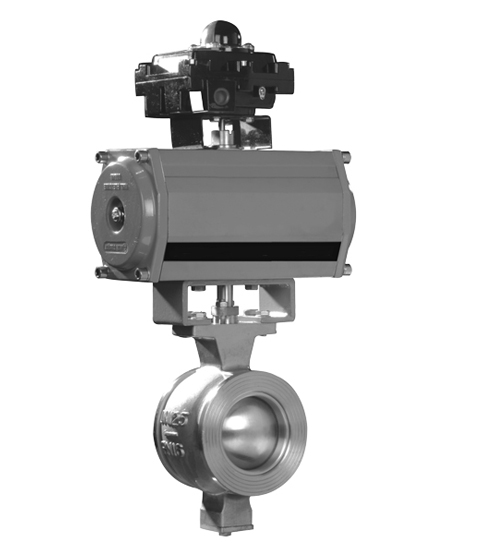

进口电动调节球阀

进口电动调节球阀产品概述

  德国托马斯（Thomas）进口电动调节球阀适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。电动调节球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

电动调节球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。电动调节球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。电动调节球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

进口电动调节球阀部分技术参数（更多技术参数及资料请来电索取）

公称通径：DN15-300mm

公称压力：PN1.6，2.5，4.0，6.4Mpa

允许压差(MPa)：≤公称压力

阀体形式：两段式阀体

压盖型式：螺栓压紧式

密封填料：V型聚四氟乙烯填料、柔性石墨填料等

连接形式：法兰、对夹、焊接、螺纹

阀芯形式："O"型球型阀芯

流量特性：近似快开特性

泄露量Q：按GB/T4213-92，小于额定KV0.01%

基本误差：±1%

回差：±1%

死区：≤1%

可调范围：250：1或350：1

配置执行器型号：HR、3610R、HQ、PSQ

控制方式：开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

电动调节球阀执行器技术参数

电源电压：AC220/380V，50/60Hz

输出力矩：50N·M～2000N·M

动作范围：0～90°0～360°

动作时间：15秒/30秒/60秒

保护装置：过热保护

环境温度：-30°～60°

手动操作：同附带手柄操作

限位：电气、机械二重限位

防护等级相当于IP-65

防爆等级：ExdII BT4；特殊要求可定制ExdII BT6

位置测量：可选装开关或电位计

驱动电机：8W/E

进线接口：PE1/2〞进线线锁

进口电动调节球阀选型

b:  电动调节球阀的工作压力、适用温度

c:  电动调节球阀的电源电压

d:  电动调节球阀的阀体材质

e:  电动调节球阀的输入、输出信号

f:  防爆、防护等其他附加要求

进口电动调节球阀品牌
