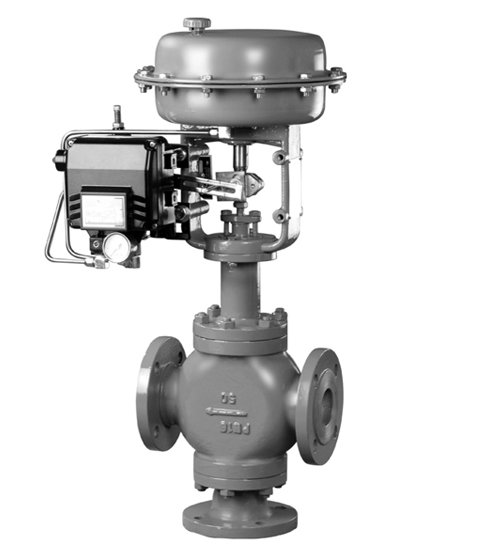

进口三通调节阀（图）

进口三通调节阀

进口三通调节阀产品概述

三通调节阀主要用于将一股进口流体分成二股出口流体或者把二股进口流体合成一股出口流体。其分为合流调节阀和分流调节阀。广泛应用于石油、化工、电力、冶金、轻纺等工业部门的生产过程自动调节和远程控制。三通调节阀主要应用于控制高温蒸汽和高温导热油。

进口三通调节阀产品特点

流体对阀芯作用方向都处于流开状态，故工作稳定性好。

除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。

伺服放大器采用深度动态负反馈，可提高调节精度。

电动操作器有多种形式，可适用于4~20ma.dc或0~10ma.dc

电子型电动调节阀可直接电流信号控制阀门开度，无需伺服放大器。

节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。

波纹管密封型对移动的阀杆形成完全的密封，诸绝流体外漏。

进口三通调节阀主要技术参数

公称通径DN(mm)15-300mm

额定流量系数kv套筒11 20 30 48 75 120 190 300 480 760

               单座（三通）5 7 11 20 30 48 75 120 190 300 480 760

额定行程(mm)8 12 20 25 40 50

允许泄漏量：硬密封（L/H）：套筒5×10-5阀额定容量单座、三通1.2×10-7×阀的额定容量

            软密封（ml/min）0泄漏

膜片有效面积（cm2）（薄膜式切断阀）100 200 400 600 1000

公称压力PN(MPa)1.6　4.0　6.4

允许压差（MPa）单座6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52

                 套筒6.4

信号压力KPa 200（薄膜片）

回讯电压AC220V/DC24V/DC110V

主要零件材料

阀体、阀盖WCB（ZG230-450）ZG1Cr18Ni9Ti（304）ZG1Cr18Ni12Mo2Ti（316）

阀芯、阀座1Cr18Ni9Ti（304）或司钛莱合金堆焊1Cr18Ni9Ti（304）或司钛莱合金堆焊1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊阀杆2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

填料V型聚四氟乙烯（F4）、柔性石墨、垫片增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片

上下膜盖A3钢板冲压

波纹膜片橡胶夹增强涤沦织物

弹簧60Si2Mn

推杆、衬套2Cr13

轴套聚氨酯（用于反作用）适用工况

适用介质水蒸汽油品类气液体硝酸碱类腐蚀性气液体醋酸类等腐蚀性气液体

适用温度-30～+200℃-30～+450℃F4：≤200℃

进口三通调节阀品牌
