进口气动高温调节阀（图）

进口气动高温调节阀

进口气动高温调节阀产品概述

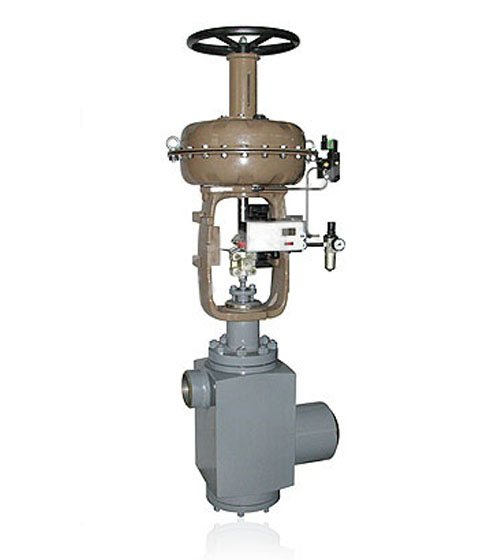

德国托马斯Thomas进口气动高温调节阀是由多弹簧气动薄膜执行机构和低流阻高温调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动高温调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。气动高温调节阀配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。气动高温调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。气动高温调节阀特别适用于允许泄露量小、阀前后压差不大及温度较高的场合。

进口气动高温调节阀主要技术参数

公称通径(DN)：20-300mm

阀座直径(dn)：20-300mm

公称压力(MPa)  1.6、2.5、4.0、6.4、10.0

额定行程(mm)    16   25   40   60   100

阀盖形式     高温型(+250～+450℃)

压盖形式     螺栓压紧式

密封填料     V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式     单座式、套筒式

流量特性     等百分比、直线型

 气动高温调节阀 执行机构

配置执行器类别       ZHA/B多弹簧簿膜执行机构

有效面积(cm2)   350 350 560 900 1400

行程(mm)     10、16  24   40   40、60  100

弹簧范围(KPa)   20～100（标准）、20-60、60-100、40-200、80-240

膜片材料      橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力     140～400KPa

气源接口     RC1/4"

环境温度     -30～+70℃

可配附件     定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式     气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

进口气动高温调节阀选型

b:  进口气动高温调节阀的工作压力、适用温度

c:  进口气动高温调节阀的电源电压

d:  进口气动高温调节阀的阀体材质

e:  进口气动高温调节阀的输入、输出信号

f:  防爆、防护等其他附加要求

进口气动高温调节阀品牌
