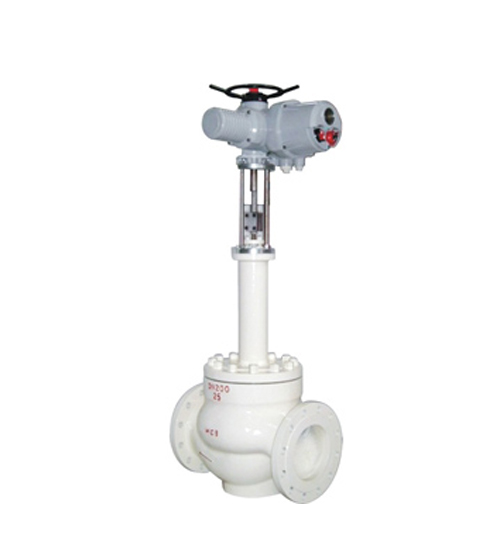

进口电动低噪音多孔式调节阀（图）

进口电动低噪音多孔式调节阀

进口电动低噪音多孔式调节阀产品概述

  德国托马斯（Thomas）进口电动低噪音笼式调节阀可以降低可压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道有呈Ｓ流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小、流量大，噪音低，防气蚀，抗空化。调节阀的泄漏量符合ANSI Bl6.104标准。

进口电动低噪音多孔式调节阀主要技术参数

型    式：直通铸造球型阀

公称通径：40-200mm

公称压力：ANSI 125、150、300、600，JIS 10、16、20、30、40K，PN1.6、4.0、6.4MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

          法兰标准：JIS  B2201-1984、ANSI  Bl6.5-1981、JB79-59等

          焊接连接：嵌接焊SW（40～50mm）

          对接焊BW（65～200mm）

材    料：铸钢（ZG230-450）、铸不锈钢（ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti、

            ZGOOCr18Ni12Mo2Ti）、钛等

上 阀 盖：常温型（P）：-5～+230℃

          伸长I型（EⅠ）： +230～+566℃

注：工作温度不准超过各种材料的允许范围。

压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料、含浸四氟乙烯石棉填料、石棉编织填料、石墨填料

阀芯型式：金属阀座的压力平衡式阀芯

流量特性：线性（LV）

注：整体式和分离式套筒应根据公称通径、材料和工作温度而定。

材    料：不锈钢（1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）、钛和耐蚀合金等

执行机构

型    式 ：WK电动执行机构

电源电压：执行机构：220V，50Hz，380V，60Hz

手动机构：执行机构：手轮；361L执行机构: 离合式；SKZ执行机构: 手轮；PSL执行机构: 手轮

阀作用型式：电关式或电开式

性    能

泄 漏 量：小于阀额定容量的0.1％，符合ANSI B16.104-1976Ⅲ级

回    差 ：1%，1.5%，2%

基本误差：1.5%，2%，2.5%

注：采用标准的V型聚四氟乙烯填料

可调范围  25：1
