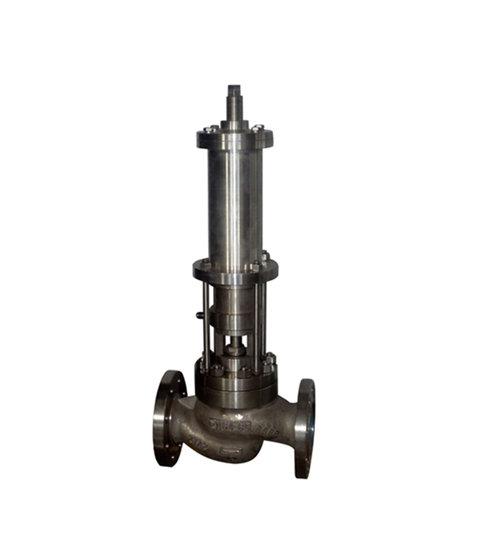

进口高温硝酸专用自力式调节阀（图）

进口高温硝酸专用自力式调节阀

进口高温硝酸专用自力式调节阀依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作，不需要外接电源和二次仪表。又称自力式控制阀。

    自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。压力分段范围细且互相交叉，调节精度高。压力设定值在运行期间可连续设定。对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。橡胶膜片式检测，执行机构测精度高、动作灵敏。采用压力平衡机构，使调节阀反应灵敏、控制精确。

主要技术参数

公称通径：DN15～250mm

公称压力：PN1.6、2.5、4.0、6.4MPa

法兰标准：ANSI、JIS、DIN、GB、JB (特殊可按用户提供)

连接形式：法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式：标准型-17～+450℃

压盖型式：螺栓压紧式

密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀芯形式：单座、套筒型阀芯

流量特性：线性

有效面积（cm）：32※80 250 630

压力设定范围（MPa）：0.8～1.6 0.1～0.6 0.015～0.15 0.005～0.035 0.3～1.2 0.05～0.3 0.01～0.07

保证压力阀正常工作的最小压差△Pmin（MPa） ：≥0.05≥0.04≥0.01≥0.005

允许上下膜室之间最大压差（MPa）：2.0 1.25 0.4 0.15

材料 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维

控制管线、接头 铜管或钢管10×1； 卡套式接头：R1/4"

注：※该有效面积所对应的压力设定范围不适用于DN150-250。

安装重点

1.阀在气体或低粘度液体介质中使用时，通常ZZY型自力式压力调节阀为直立安装在水平管上，当位置空间不允许时才倒装或斜装。

2.为便于现场维修及操作，调压阀四周应留有适当空间。

3.当介质为洁净气体或液体时，阀前过滤器可不安装。

4.调压阀通径过大(DN≥100时)，应有固定支架当确认介质很洁净时，件3可不安装。

5.位置实在不允许时，旁通阀(手动)可以省略(我们不推荐)。

6.阀组后根据需要用户可选配止回阀、安全阀等。

7.阀在蒸汽或高粘度液体介质中使用时，通常自力式压力调节阀为倒立安装在水平管上，冷凝器(蒸汽用自力式)应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水，以后约3个月灌水一次。
