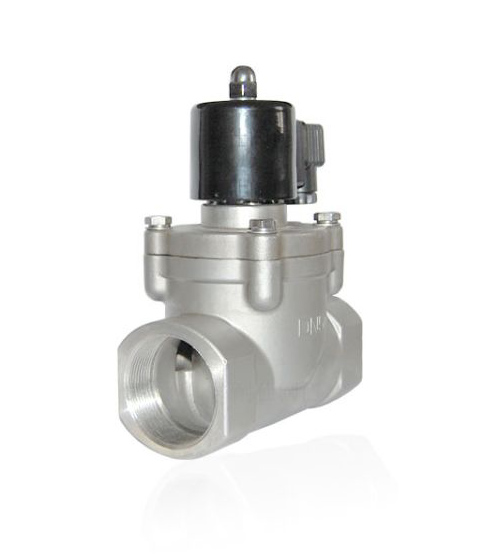

进口液体电磁阀（图）

进口液体电磁阀

进口液体电磁阀产品概述

液体电磁阀选用于以水或液体为工作介质，可自动控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等优点。

进口液体用电磁阀工作原理

阀为二次开起的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封阀。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。 当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭常位。

进口液体电磁阀主要技术参数

公称通径：DN15-50mm

最高工作压力：0.8MPa

工作压差：0.03～0.8MPa其中φ3、φ5为直动式0～0.6MPa

环境温度：-10～+50℃

介质温度：0～75℃

电压：AC:380V;220V;36V/50Hz DC:12V;24V;110V;220V

绝缘等级：B级

功率：φ5～φ20    12W φ25～φ100    15W   φ125～φ150    30W

线圈温升：≤80℃

电源允许波动：-15%～+10%

工作介质：液体气体油 <20CST

安装方式：介质流向与电磁阀箭头保持一致,线圈向上,允许倾斜度小于30°

响应时间：φ3～φ50        ≤1秒关≤2秒   φ65～φ150      ≤3秒关≤5秒

进口液体电磁阀安装与使用:

1、电磁阀应安装于水平管道段，并注意阀体所示的介质流向。

2、电磁阀可保证在电源电压为220V+5、-15％，频率50HZ±5％的情况下正常工作。

3、电磁线圈及罩壳部位应避免滴水和受潮。

4、为保证管道正常工作，阀的前端及旁路，均应设置手动截止阀。

进口液体电磁阀选型

1、订货时请注明型号、规格、工作介质、工作压力、电源电压等技术参数。
