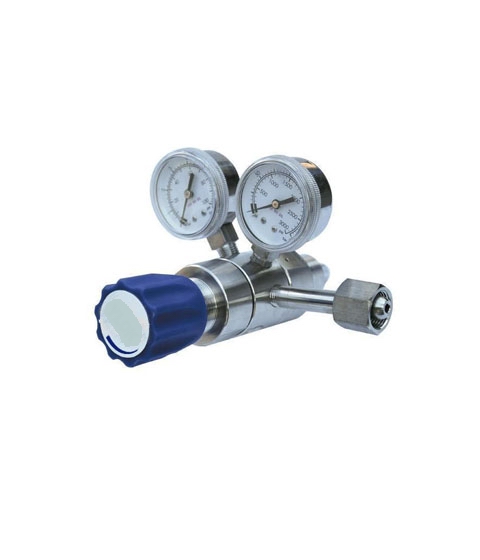

进口可调式减压阀（图）

进口可调式减压阀

进口可调式减压阀产品概述

德国托马斯（Thomas）根据水力差动控制原理或水力先导控制（由减压先导阀控制主阀）原理，以出口压力的设定值为准，自动调节阀瓣的开启度和流量，实现出口压力的减压和稳定，并与进口压力的关联度较小，可通过弹簧调节装置，对减压阀出口压力进行有效调整

进口可调式减压阀工作原理

当管道从进水端给水时，水流过针型调节阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针型调节阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。

调节导阀弹簧即可设定出口压力。

安装好此阀后，如果出口压力值不适合现场要求，则可以通过如下方法对此阀进行调节：首先松开减压导阀平螺母，然后根据现场要求用M6内六角扳手或顺时针或逆时针调节调节螺母。顺时针调节减压导阀上的调节螺母时，出口压力升高；逆时针调节调节螺母时，出口压力降低。调节到能满足现场要求后，上好平螺母。

进口可调式减压阀主要技术参数

公称压力PN（MPa）：1.0 1.6 2.5

工作压力（MPa）：1.0 1.6 2.5

试验压力

壳体试压（MPa）：1.5 2.4 3.8

密封试压（MPa）：1.1 1.8 2.5

出口压力调节范围（Mpa）：0.2~0.8 0.2~1.2 0.2~1.8

动静压差（Mpa）：0.2

出口压力稳定性相对于进口压力的变化误差：±10%

适用介质：无杂物的清水、污水

介质适宜温度：0℃~80℃
