进口压力自密封截止阀（图）

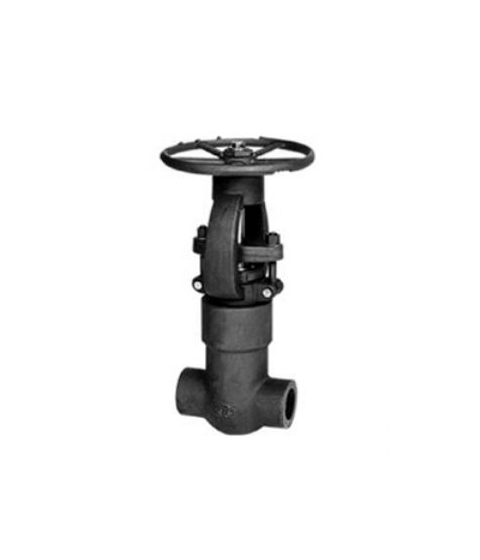

进口压力自密封截止阀

进口压力自密封截止阀产品概述

  德国托马斯（Thomas）进口压力自密封截止阀（锻钢自密封截止阀）工作时候，填料箱朝向阀瓣的一端，伸出阀盖，并形成一个端部直径大于其与阀盖配合段的直径的倒锥度，在由填料箱上的倒锥度的锥面、阀体的内孔及阀盖朝向阀内的端面之间形成的环形空隙内，设与空隙形状相应的密封环。采用上述技术方案，利用液体介质本身的压力来达到密封的目的，压力愈大，产生的密封力也愈大，密封也愈可靠，使其成为高压自紧式的密封截止阀；在高压下的温度与压力有波动时，密封性能良好，密封可靠，与强制密封相比，不需要很大的螺栓预紧力，中法兰尺寸小，重量轻，结构紧凑

进口压力自密封截止阀主要技术参数：

公径：DN10-300mm

公称压力：PN160-PN420   900LB-2500LB

温度范围：-40℃-550℃

阀体材质：锻钢，不锈钢（可选）

阀杆材质:不锈钢

填料：柔性石墨，增强聚四氟乙烯

连接方式：法兰，对焊，内螺纹

适用介质：水，蒸汽，油品等

进口压力自密封截止阀设计标准

设计与制造： BS1873、GB/T 12235、JB/T3595、E101

法兰尺寸： ANSI/ASME B16.5、JB/T79、GB/T9113

压力温度：ANSI/ASME B1 6.34、JB/T3595、E101

结构长度：ANSI/ASME B16.10、GB/T12221、E101

对焊连接尺寸：ANSI/ASME B16.25、GB/T12224、E101

检验与试验： API598、GB/T13927、E101

进口压力自密封截止阀选型

a: 产品名称与压力自密封截止阀的型号

b:  压力自密封截止阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  压力自密封截止阀的密封面材质和硬度

d:  压力自密封截止阀的阀体材质

e:  压力自密封截止阀的压力

f:  压力自密封截止阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）

进口压力自密封截止阀品牌
