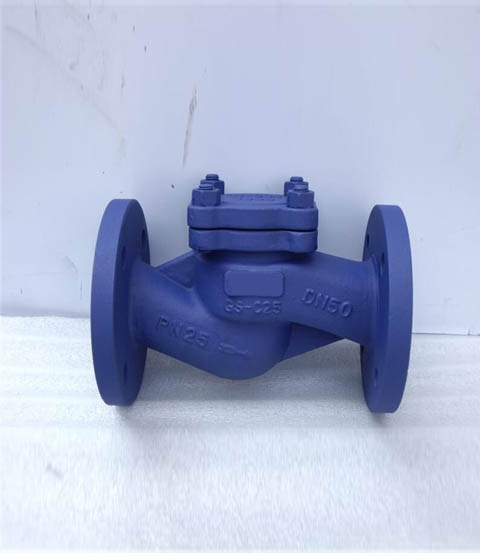

进口保温止回阀（图）

进口保温止回阀

 概述

  德国托马斯(Thomas)进口夹套保温止回阀（不锈钢保温止回阀，法兰保温止回阀，夹套保温止回阀）主要于石油，化工，治金，制药等各类系统中，以输送常温下会凝固的高粘度介质。该系保温止回阀的夹套焊装于阀门的两法兰之间，阀门的侧面，底部设置有夹套的连接口，由于增加了夹套，此种止回阀的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度于同规格的阀门相同，夹套可只有的流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

工作原理

  保温止回阀是在止回阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。具有良好的保温保冷特性，同时又能有效降低管路中介质热量损失。保温夹套止回阀采用整体式夹套结构设计，更能均匀地保温、保冷，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。

进口保温止回阀主要技术参数

公称通径：DN15-DN300mm

公称压力：1.6Mpa-16.0Mpa

材质：碳钢，不锈钢

进口保温止回阀选型

b:  保温止回阀的安装方式：水平、立式

c:  保温止回阀的工作压力、工作温度

d:  保温止回阀的阀体材质

e:  保温止回阀的连接方式

f:  保温止回阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）

进口保温止回阀品牌
