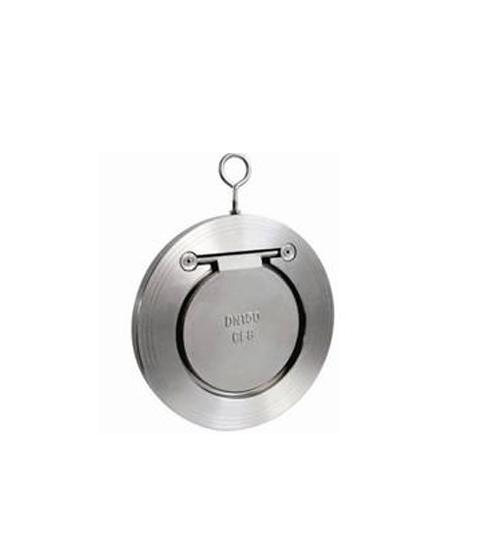

进口对夹蝶式止回阀

概述

  德国托马斯(Thomas)进口对夹式碟式止回阀（双阀瓣止回阀，铸钢蝶式止回阀，气动蝶式止回阀）采用的是蝶形阀瓣，连接方式为对夹连接。结构类似于蝶阀。其结构简单、流阻较小,水锤压力亦较小

原理

德国托马斯(Thomas)进口对夹蝶式止回阀创新的双阀瓣结构采用两个弹簧负载阀瓣（半阀瓣），悬挂在中心垂直的铰链销钉上。

当流体开始流动时，阀瓣在作用于密封表面中心的合力（F）作用下开启。起着反作用的弹簧支撑力（Fs）的作用点位于阀瓣面中心外的位置，使得阀瓣根部首先开启。从而有效避免了旧型常规阀门在阀瓣开启时所出现的密封表面摩擦现象。

 当流速减缓，扭转弹簧自动反作用，使得阀瓣关闭，向阀体阀座靠近，减少了关闭的行程距离和时间。当流体倒流时，阀瓣逐渐靠近阀体阀座，阀门的动态反应随之大大加速。这就戏剧性地减小了水锤现象的影响，从而实现无撞击性能。

  在关闭时，弹簧力作用点的作用使得阀瓣顶端首先关闭。这就防止了阀瓣根部的出现咬磨现象，使的阀门能够保持更长时间的密

封的整体性。

进口对夹蝶式止回阀主要技术参数

公径：DN25-300mm

压力：PN0.6-10.0Mpa

适用温度：≤425℃

适用介质：清水，污水，海水等

阀体：铸铁体、碳钢体、不锈钢

阀板：304、316、316L、铝青铜

阀座：三元乙丙橡胶、丁腈橡胶或硬密封

垫圈：聚四氟乙烯

进口对夹式止回阀选型

b:  对夹式止回阀的安装方式：水平、立式

c:  对夹式止回阀的工作压力、工作温度

d:  对夹式止回阀的阀体材质

e:  对夹式止回阀的连接方式

f:  对夹式止回阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
