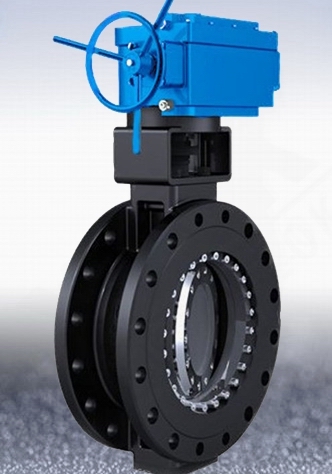

进口电动硬密封蝶阀（图）

进口电动硬密封蝶阀

进口电动硬密封蝶阀产品概述

   德国托马斯（Thomas）进口电动硬密封蝶阀（不锈钢电动硬密封蝶阀，电动硬密封硬密封蝶阀，高压电动硬密封蝶阀）为多层次金属三偏心硬密封结构，采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。电动硬密封蝶阀解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。因此电动硬密封蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。电动硬密封蝶阀调节流量和截断流体的最佳装置。

进口电动硬密封蝶阀主要技术参数

通径：DN50-1000mm

压力：PN1.0，1.6，2.5Mpa等

电源电压：220V/50Hz、380V/50Hz

             输入信号：4-20mA或1-5V·DC

             输出信号：4-20mA·DC

             防护等级：相当IP67

             隔爆标志：ExdⅡBT4

             手操功能：手柄等

连接形式：硬密封式、对夹式

阀盖形式：整体式

压盖型式：压板压紧式

密封填料：V型聚四氟乙烯填料、柔性石墨填料

材料

1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M

2 下轴套 铜合金、304、316

3 阀体 HT200、WCB、CF3、CF3M、CF8、CF8M

4 密封圈 NBR橡胶、PTFE、PPL、304、316

5 压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M

6 固定销 25、35、45

7 上阀轴 2Cr13、304、316、316L

8 下阀轴 2Cr13、304、316、316L

9 上轴套 铜合金、304、316

10 填料 聚四氟乙烯/柔性石墨

11 填料压套 HT200、WCB、CF3、CF3M、CF8、CF8M

12 填料压板 HT200、WCB、CF3、CF3M、CF8、CF8M

环境温度：-25～+70℃、环境湿度：≤95%

进口电动硬密封蝶阀选型

a: 产品名称与电动硬密封蝶阀的型号

b:  电动硬密封蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  电动硬密封蝶阀的密封面材质和硬度

d:  电动硬密封蝶阀的阀体材质

e:  电动硬密封蝶阀的压力

f:  电动硬密封蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）

进口电动硬密封蝶阀品牌
