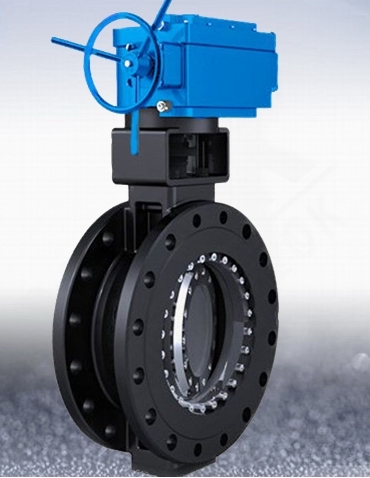

进口电动蝶阀（图）

进口电动蝶阀

进口电动蝶阀产品概述

德国托马斯（Thomas）进口电动蝶阀（不锈钢电动蝶阀，法兰电动蝶阀，衬氟电动蝶阀）属于电动阀门和电动调节阀中的一个品种，由电动执行机构和蝶阀组成。连接方式主要有：法兰式和对夹式。是工业自动化控制领域中的重要执行单元。

电动蝶阀详细分类：

电动对夹式蝶阀，适用于温度≤80～120℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

电动软密封蝶阀，适合内衬，不仅阀座可衬，蝶板亦可衬，做卫生级阀门更能达到不污染介质的效果，是普通球阀不可达到的可塑造性。

电动硬密封蝶阀，采用堆焊硬质合金或不锈钢，使得密封面强度高、硬度好、耐磨损，可连续启闭60000次以上而无损伤。

电动法兰蝶阀，由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

电动调节蝶阀，电动调节蝶阀以220V AC电源为动力，接受0~10V或4~20mA标准信号，驱使阀门开度与此操作信号相对应，达到调节介质压力、流量、温度之目的，结构简单，操作方便。阀板为椭圆斜关结构，泄漏量小。适用于大口径、大流量场合。由于有自清洗作用，所以特别适用于通风系统和含有悬浮颗粒介质的调节。

电动衬胶蝶阀，适合在淡水，海水，盐类，弱碱，弱酸，天然气，空气，蒸汽，油类，食品等介质中使用。

，电动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MP工，一般适用工业、冶金、环保等管道作通风调节介质流量之用。

电动伸缩蝶阀，其主要特点如下：设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。

进口电动蝶阀工作原理

1、电动蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。  电动蝶阀

2、电动蝶阀可以运送泥浆，在管道口积存液体最少。低压下，可以实现良好的密封。 调节性能好。

3、电动蝶阀蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。

4、电动蝶阀阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

5、电动蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。

进口电动蝶阀主要技术参数

公称通径：DN40～400mm

公称压力：PN1.6,4.0,6.4MPa

电源电压：220V/50Hz、380V/50Hz

             输入信号：4-20mA或1-5V·DC

             输出信号：4-20mA·DC

             防护等级：相当IP67

             隔爆标志：ExdⅡBT4

             手操功能：手柄

连接形式：法兰式按JB/T78-59 JB79-59对夹式法兰连接

材料：HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti

填料：V型聚四氟乙烯，柔性石墨，石棉纺织填料 HT200，ZG25，1Cr18Ni9Ti，衬橡胶，衬四氟乙烯

密封材料:不锈钢,橡胶,四氟乙烯 阀内组件：

阀芯形式：阀板

流量特性：等百分比特性或直线特性

材料：1Cr18Ni9Ti OCr18Ni12M02Ti

执行机构：

类型：可选FGV电子式角行程执行机构系列，浮点型，调节型可选。

技术参数和性能：请参阅对应的执行机构及伺服放大器说明书

进口电动蝶阀选型

a: 产品名称与电动蝶阀的型号

b:  电动蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  电动蝶阀的密封面材质和硬度

d:  电动蝶阀的阀体材质

e:  电动蝶阀的压力

f:  电动蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
