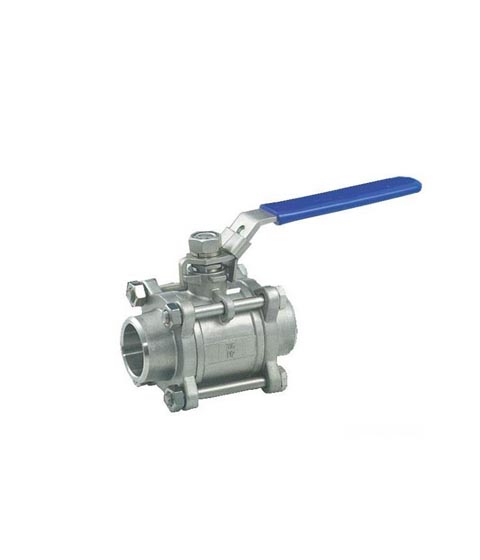

进口内螺纹球阀（图）

进口内螺纹球阀

进口内螺纹球阀概述

德国托马斯（Thomas）国际阀门提供的进口内螺纹连接球阀（不锈钢内螺纹球阀，气动内螺纹球阀，高温内螺纹球阀，一片式内螺纹球阀）分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

进口内螺纹球阀应用

内螺纹球阀及对焊球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

进口内螺纹球阀设计规范

设计制造标准：ASME B16.34,AFI608

结构长度标准：GB/T 12221-2005

管螺纹连接端：ASME B1.20,BS21,DIN29999/259,BSP ISO7/1,ISO228/1,JISB02

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

进口内螺纹球阀主要技术参数

公径：DN6-100mm

压力：1.0Mpa-50Mpa

温度：-196℃--550℃

传动方式：手动，涡轮传动，气动，电动等

进口内螺纹球阀产品特点

1.流体阻力小，其阻力系数与同长度的管段相等。

2.结构简单、体积小、重量轻。

3.紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7.内螺纹球阀适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

进口内螺纹球阀选型

a: 产品名称与内螺纹球阀的型号

b:  内螺纹球阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  内螺纹球阀的密封面材质和硬度

d:  内螺纹球阀的阀体材质

e:  内螺纹球阀的压力

f:  内螺纹球阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
