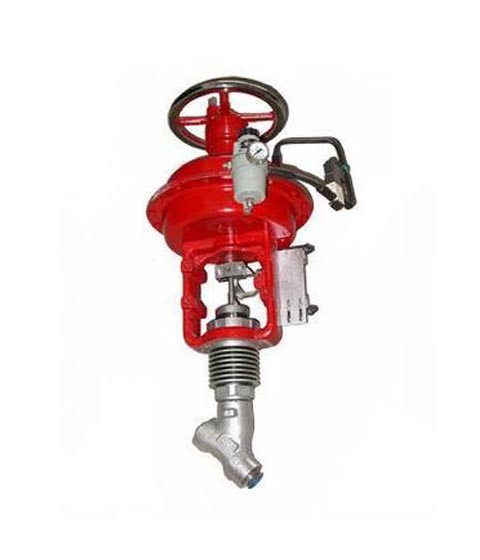

进口气动疏水阀（图）

进口气动疏水阀

德国托马斯Thomas进口气动疏水调节阀是根据热电厂设备疏水而专业开发设计经营的新一代蒸汽疏水阀，气动疏水调节阀接近直线的流通设计，减小流阻，二次节流原理，减少冲蚀，提高寿命。气动疏水阀阀芯、阀座采用整体硬质合金，关闭内漏≤VI级，可拆卸中腔密封设计，杜绝外漏，检修方便等特点，还可在易燃，易爆场合使用， 根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此气动疏水调节阀它广泛应用于火电厂等行业的远程控制。

进口Y型气动疏水阀参数：

公称通径：DN15-DN100(1/2"-4")

公称压力：1.0Mpa-42Mpa(150LB-2500LB)

适用温度：-20℃≤T≤540℃

适用介质：水、蒸汽、油品

阀体材质：25+Stellite21；12Cr1MoV+Stellite21；0Cr17Ni12Mo2+Stellite21

连接方式：焊接连接、对焊连接

设计制造：JB/T3595；E101；ANSI B16.34

结构长度：GB/T 12221-2005

压力温度：GB/T 12224-2005

试验检验：JB/T3595

承接焊尺寸按：ANSI B16.34

对接焊坡口尺寸按：ANSI B16.25

进口Y型气动疏水阀特性：

①阀门上部由阀盖和填料箱组成，利于快速拆装以及在原地维修。倾斜阀杆的构造和最jia的流道形状设计使介质近于直线的方式，阀门具有最jia的Cv值，产生比其它形式阀门更低的压降。

②阀门本体上以特殊工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构更紧凑。锥形密封面设计使较小的轴向力就可密封，能提供可靠的密封和长久的使用寿命。

③采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成全程在阀体中腔导向的活塞式阀瓣，可以消除因各种受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过，有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速"排放"和"疏水"系统。

④阀瓣密封面堆焊硬质合金，该合金具有极佳的机械特性，耐磨损，耐冲蚀，可保持阀门长久的使用寿命。

⑤阀杆填料采用进口的特种填料，能起到最jia的防漏效果，并且经久耐用，拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配,安全可靠，杜绝外漏。

⑥采用气动装置作为执行机构,对阀门的控制精确,安全,有效.

⑦填料箱采用特殊结构设计，保证足够的强度和良好的热学特性。
