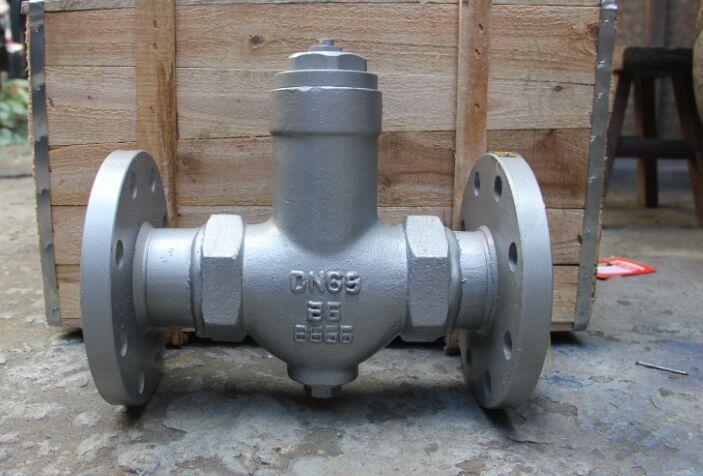

进口波纹管疏水阀

进口波纹管疏水阀产品概述

进口波纹管式蒸汽疏水阀的热敏元件为注满易挥发的液体的波纹管，利用的液体的易挥发性和波纹管的伸缩。当蒸汽管线升温时，液体挥发成气体体积膨胀并发生压力推动着波纹管伸长，蒸汽管线降温达到易挥发的液体从气体转变成液体时体积缩放，波纹管内没有推动力，波纹管缩放。

进口波纹管疏水阀产品特点

排水温度可以调节在70～100度之间，使用方便。能够阻止高温凝结水的排放，保持蒸汽管线的热能。连续排放，没有噪音。蒸汽压力的小波动没有影响使用。结构简单，安装方便，随意。通过增加波纹管直径提高凝结水的排量。具有良好的排空性能，不怕冻。零泄漏，背压率达到75%以上。

进口波纹管疏水阀技术参数

规格尺寸:DN15-DN300[1/2＂－2＂]；

连接方式：法兰、内螺纹；

压力范围:0.05－PN1.6；

使用温度: -29℃≈500℃；

阀体材质:铸钢、不锈钢；

适用介质: 饱和蒸汽，凝结水；

最高背压率:75%；

进口波纹管疏水阀工作原理

进口波纹管式疏水阀的内部结构是一个不锈钢波纹管为主要动作元件，内充一种汽化温度低于水饱和温度的液体。当装置启动时，管道出现冷却凝结水，波纹管内液体处于冷凝状态，阀心在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，波纹管内充液开始蒸发膨胀，内压增高，变形伸长，带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

1、当装置启动时，空气进入疏水阀，阀芯在弹簧的弹力下处于开启位置。

2、紧接着冷凝水进入疏水阀，在低温状态下，波纹管元件内的感温液体处于冷凝状态，阀芯完全开启，迅速排放冷凝水。

3、热凝水进入疏水阀，波纹管内的感温液体随着温度的升高开始蒸发膨胀，内压增加使波纹管元件伸长，带动阀芯向关闭方向移动，温度达到饱和温度之前.

4、积存在阀内的热凝水慢慢冷却降温后，波纹管元件因内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。
