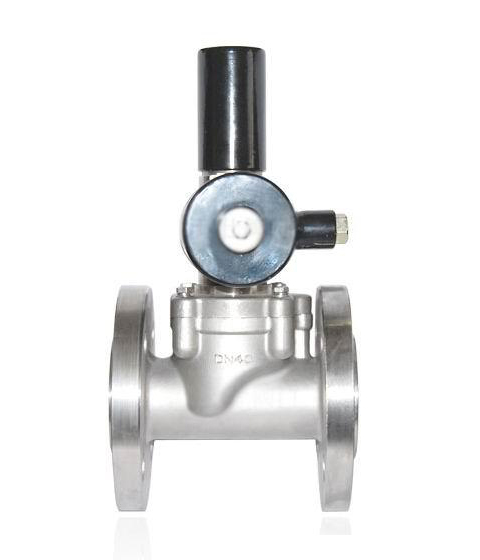

进口带信号远程控制电磁阀（图）

德国托马斯Thomas进口带远程控制电磁阀是为了实现远程自动化控制，随时能观测出电磁阀是否处于正常工作状态，而开发的一款阀门。它是基于阀本身集成了信号反馈器，由PLC系统自动化控制，在电磁阀的打开和关闭都会反馈给PLC系统一个电源信号，监测出电磁阀的运行工作状态。

工作原理：

无源信号反馈：当阀打开时，信号公共线和开信号线接通；

当阀关闭时，信号公共线和关信号线接通；　

进口带远程控制电路接线原理：

1、插头座的引线接电源

2、插头侧面的引线接发讯线

3、电磁铁原理如下：

电磁铁通电后，铁芯吸动，接通微动开关2的A脚和C脚，接发讯线短路，发出电磁阀开启信号。断电后铁芯依靠阀体复位装置返回，接发讯线断路，发出电磁阀关闭信号。

进口带远程控制电磁阀基本参数：

公称通径：DN1～300mm

原理结构：先导活塞式

环境温度：-10～+50℃ -40～+80℃

线圈温度：<+50℃、<+85℃

控制方式：常闭、常开、自保持

公称压力：0.1～300Mpa

阀体材质：铸钢、不锈钢304、316

适用介质：气、水、油、蒸汽、燃气、腐蚀性流体

介质温度：-200～+450℃

介质粘度：小于50CSt （大于50时需定制）

防护性能：防水、防尘、防爆（Exd IICT5）、防腐

阀芯材质：均为不锈钢

接线方式：接线座式、引线式、插头式

电源电压：DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V；

AC24V、AC36、AC110V、AC127V、AC220V、AC380V

连接方式：法兰、内螺纹、外螺纹、卡套、焊接

泄  漏  量：零泄漏

备        注：特殊型可定制
