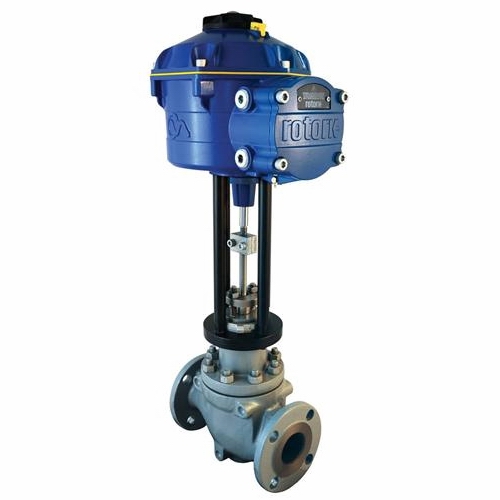

进口电动波纹管调节阀（图）

进口电动波纹管调节阀

德国托马斯Thomas进口电动波纹管调节阀，由电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。

电动波纹管调节阀阀芯采用上导向结构，结构紧凑，有呈S流线型的流道，使其压降损失小、流量大，可调范围广，流量特性精度高。

电动波纹管调节阀上阀盖采用波纹管密封结构，适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。电动波纹管调节阀也可用在真空的场合。

电动波纹管调节阀符合IEC534-1-1976标准

进口电动波纹管调节阀主要技术参数

1、阀体阀体形式 直通铸造球型阀

公称通径：DN25～300mm

公称压力：PN1.6、2.5、4.0、6.4

法兰标准：GB/T9113、 JB/T79、HG20594及其他标准

连接形式：法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式：波纹管密封型-40～+350℃

压盖型式：螺栓压紧式

密封填料：V型聚四填料、含浸聚四石棉填料、石棉纺织填料、石墨填料

阀体材料：铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、WCB+F46

2、阀内件

阀芯形式 单座柱塞型阀芯、套筒导向型阀芯、笼式阀芯

流量特性 线性、等百分比

阀芯材料 不锈钢 (304、304L、316、316L)

3、执行机构

执行器型号 LIP10系列、PSL系列

主要技术参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC

防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95%

进口电动波纹管调节阀主要性能指标

基本误差% 配3810L±2.5； 配PSL±1.0

回差% 配3810L ±2.5； 配PSL±1.0 。死区% 1.0

始终点偏差% 电开 始点±2.5 终点±2.5 。电关 始点 ±2.5，终点 ±2.5

额定行程偏差% ≤2.5

泄露量L/h 0.01%×阀额定容量 ：可调范围R 30：1
