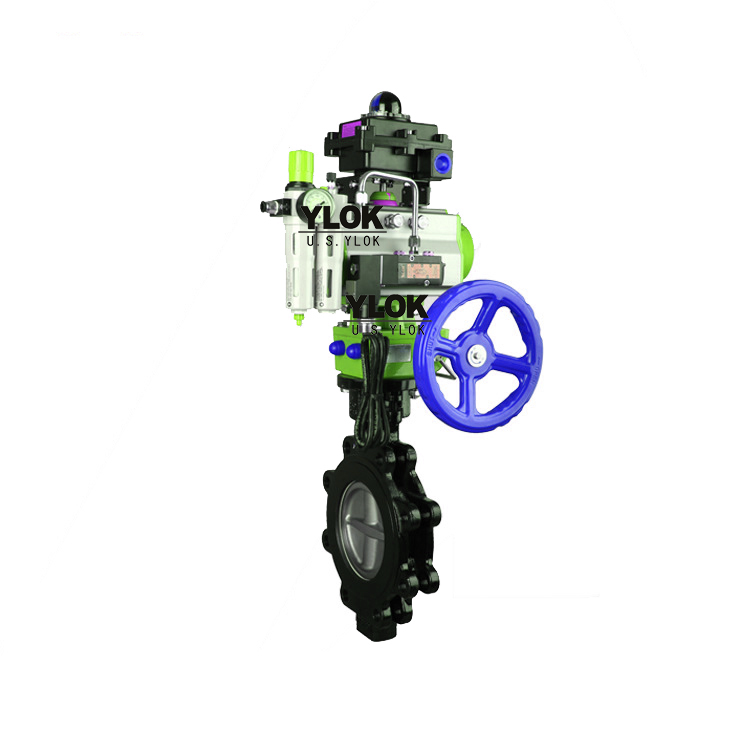

进口气动法兰蝶阀

进口气动法兰蝶阀产品概述：

德国托马斯Thomas进口气动法兰蝶阀系列产品由阀体、蝶板、阀杆、气动执行器主要零件组成，靠压缩空气驱动气动执行器运动带动阀杆转动，传动蝶板做90度旋转达到启闭效果。对夹连接、结构简单，安装方便，特别适用安装距离短，大口径管路中。通过选配不同类型的电动执行器，可适合不同工艺控制要求，广泛使用于多种自控管路和装置中。

进口气动法兰蝶阀产品特征：

1、气缸选用铝金材料的齿轮式双活塞，重量轻、外形美观，输出力矩大，体积小；

2、可远程操作，适用多工装安装位置；

3、使用压缩空气进行大规模集中控制，能源消耗低，降低使用成本；

4、流量特征趋直线，调节性能好，装配阀门定位器，蝶板可在30度-90度调节，可作气动调节蝶阀使用。

进口气动法兰蝶阀执行器参数：

执行器型号：GT、AT、AR、AW系列单双作用气动执行器

供气压力：0.4～0.7MPa

气源接口：G1/4"、G1/8"、G3/8"、G1/2"

环境温度：-30～+70℃

作用形式：单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

可配附件：定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

进口气动法兰蝶阀基本参数：

公称通径：DN50～DN2000 (mm)

公称压力：PN1.0～6.4MPa

连接形式：法兰式

阀板形式：垂直板式

流量特征：近似快开型

动作范围：0～90°

基本误差：带定位器：小于全行程的±2%

回差：带定位器：小于全行程的±2%

可调范围：50:01:00

配置执行机构：GT、AT、AR、AW系列单双作用气动执行器

控制方式：开关型(开关两位控制)、调节型(4～20mA控制)
