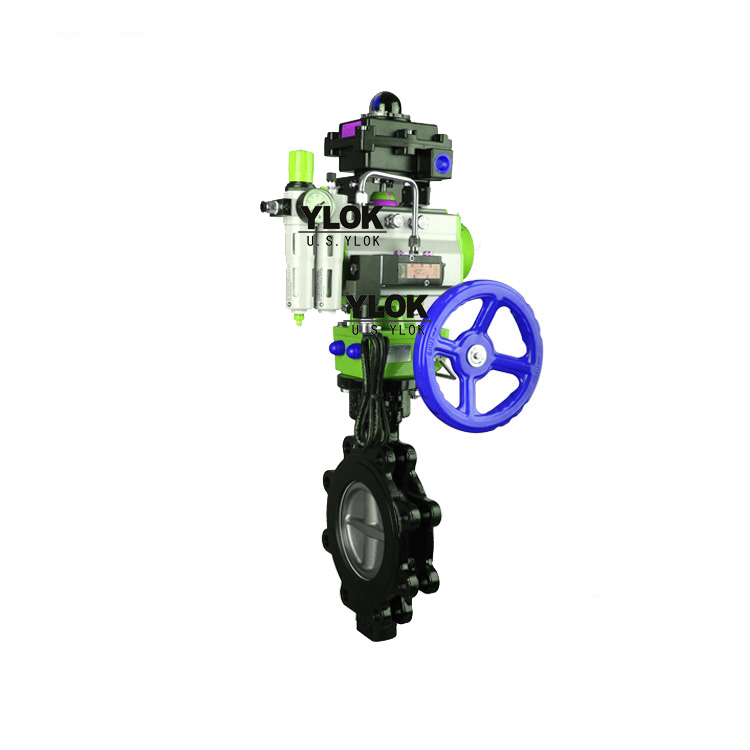

进口气动开关蝶阀（图）

进口气动开关蝶阀

德国托马斯Thomas进口气动开关蝶阀是由气动执行机构及直通铸造蝶阀阀体组成，蝶阀采用多层次金属硬密封结构或者四氟软密封结构，配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动开关蝶阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。该阀门按其密封性能分为金属密封与软密封。气动开关蝶阀具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。气动开关蝶阀广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。

进口气动开关蝶阀主要技术参数

阀体形式：直通铸造蝶阀

公称通径：DN50～600mm

公称压力：PN1.0、1.6、2.5MPa

法兰标准：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

连接形式：法兰式、对夹式

阀盖形式：一体式

压盖型式：压盖压紧式

密封填料：V型聚四氟乙烯填料、柔性石墨填料

阀板形式：垂直板式(蝶形)

流量特性：线性

执行机构

执行器型号：GT系列、SR系列、AT系列、AW系列单双作用气动执行器

供气压力：400～700KPa

气源接口：G1/4"、G1/8"、G3/8"、G1/2"

环境温度：-30～+70℃

作用形式：单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

可配附件：定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
