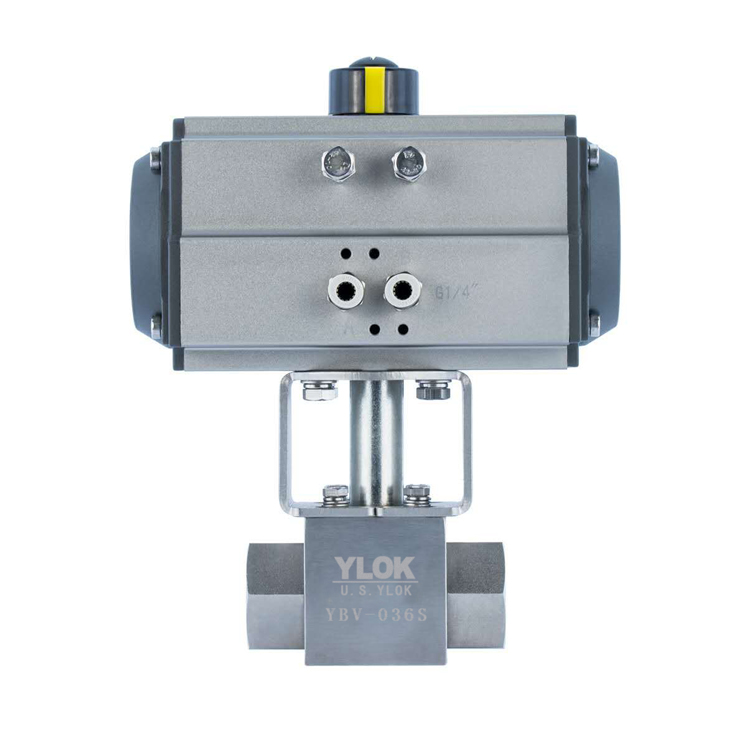

进口气动固定式球阀（图）

进口气动固定式球阀

德国托马斯Thomas进口气动固定式球阀是新一代高性能气动球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，气动固定式球阀适用于各种腐蚀性和非腐蚀性介质。莱克气动球阀它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。气动硬密封固定球阀采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。

进口气动固定式球阀 产品特点

（1）气动固定式球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。

（2）气动固定式球阀采用全通径或缩径设计，流通阻力小。

（3）气动固定式球阀阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。

（4）每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。

（5）具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。

（6）耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构

进口气动固定式球阀主要技术参数及性能

公称压力(MPa)：PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB

阀体形式：两段式铸造阀体

阀芯形式："O"型球形阀芯

密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

连接形式：法兰式

流量特性：近似快开型

可调范围：250:1

基本误差：带定位器：小于全行程的±2%

死区：带定位器：小于全行程的±2%

适用温度：PTFE≤180℃；PPL≤280℃；金属密封≥300℃

配置执行机构：GT、AT、ST、SR系列单双作用气动执行器

控制方式：开关两位控制，4～20mA模拟量控制
