进口带吸入接管阻火呼吸阀（图）

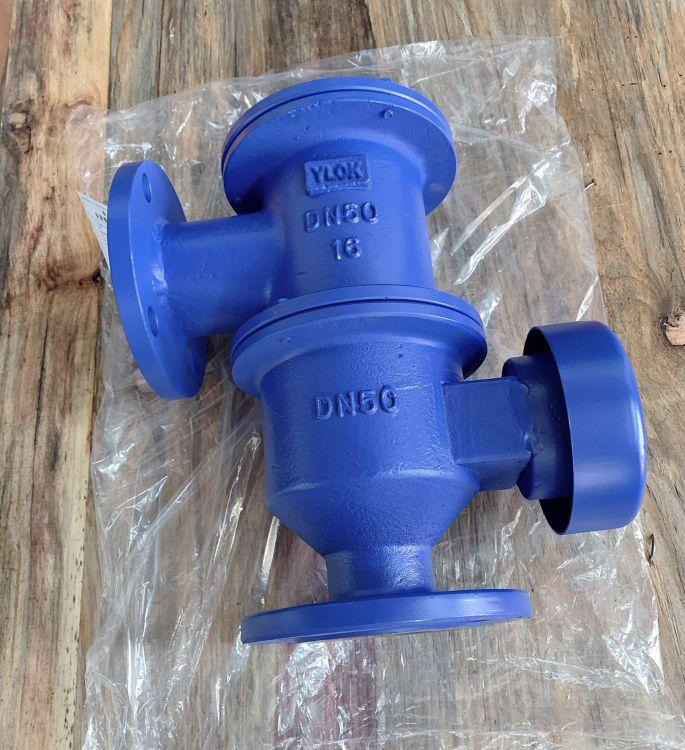

进口带吸入接管阻火呼吸阀

德国托马斯Thomas进口带吸入接管阻火呼吸阀是保护油罐安全的重要附件，装设在油罐的顶板上，由压力阀和真空阀两部分组成。它的作用在一般情况下，保持油罐的密闭性，在一定程度上减少油品的蒸发损耗。而在必要时，能自动通气调节平衡油罐内外压力，对油罐起到安全作用。当罐内油气压力大于油罐允许压力时，油蒸汽经压力阀外逸，此时真空阀处于关闭状态；当罐内油气压力小于油罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力(或真空压力)靠调节盘的重量来控制。

　　呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。

进口带吸入接管阻火呼吸阀参数：

公称通径：DN25-DN500

公称压力：0.6Mpa-4.0Mpa

适用温度：-30℃~60℃

适用介质：汽油、煤油、柴油等其它石化化工物料阀体材质：铸钢、碳钢、不锈钢、铝合金

连接方式：法兰连接

制造标准：GB5908-86；SY7511-87

法兰标准：HG20592-97；JB/T78-94

检验标准：SY/T0511-1996《石油储罐呼吸阀》；API2000

呼吸阀操作压力：

等级 A B C D

呼出压力 +355Pa(36mmH2O) +980Pa(100mmH2O) +1765Pa(180mmH2O) 由用户定

吸入压力 -295Pa(30mmH2O) -295Pa(30mmH2O) -392Pa(40mmH2O) 由用户定
