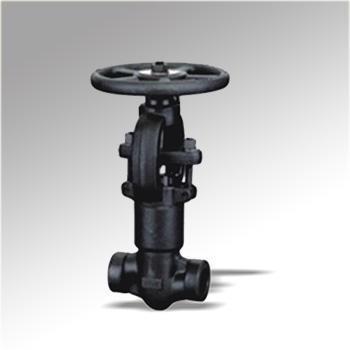

进口锻钢波纹管闸阀（图）

进口锻钢波纹管闸阀

进口锻钢波纹管闸阀概述

德国托马斯Thomas进口锻钢波纹管闸阀阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封。阀盖设计有二种形式。种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(304L夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖。按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。

特征

波纹管阀门符合APl602。MSS-SP-118．B55352和ANSIB16．34，检验与测试按APl598。标志按MSS-SP-25

进口锻钢波纹管闸阀结构

自定心压板压套式；

螺栓连接，缠绕垫片密封式阀盖和螺纹连接，全焊密封式阀盖；

整体式上密封座；

承插端符合ASMEB16.11；

螺纹端符合(NPT)AMMEB1.20.1；

明杆支架型(OS&Y)；

阀杆带注脂阀。

进口锻钢波纹管闸阀参数

规格范围：DN15-DN100

温度范围：-29℃≈425℃

压力范围：PN16-PN160；150LB-900LB

阀体材质：锻钢、锻不锈钢

阀杆材质：不锈钢

阀盖材质：碳素钢

阀板材质：不锈钢

连接方式：法兰连接

进口锻钢波纹管闸阀用途

适用于Class150～900、PN1.0～16.0MPa，工作温度-29～425℃（碳钢）、-29～500℃（不锈钢）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
