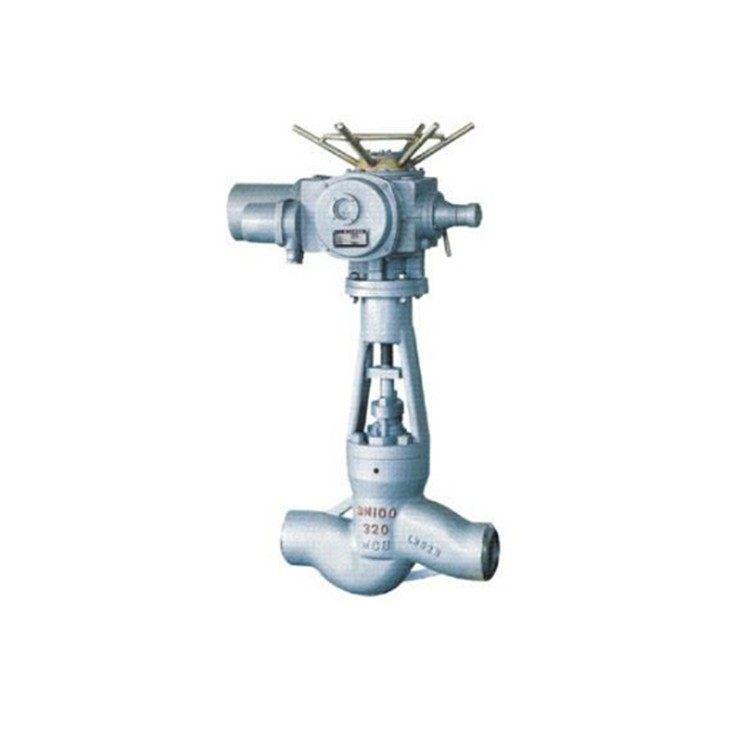

进口电动高温截止阀（图）

进口电动高温截止阀

进口电动高温截止阀简介：

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

电动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。

进口电动高温截止阀执行标准：

设计、制造：GB12234-89

法兰尺寸：JB/T79-94

焊接端尺寸：GB12224

检验、试验：JB/T9092-1999

传动方式：手动、电动、齿轮传动

进口电动高温截止阀主要技术参数：

电源：常规，三相380V（50Hz）；

特殊，三相660V、415V（50Hz、60Hz）；

单相220V、110V（50Hz、60Hz）；

工作环境：

环境温度：-20~+60℃（特殊订货-40~+80℃）。

相对湿度：≤95%（25℃时）。

防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

防护等级：IP55（特殊订货IP65、IP67）。

工作制：短时10分钟（特殊订货30分钟）。

进口电动高温截止阀线路设计：

1.执行器主要是控制驱动阀门的驱动装置，简单的说就是控制阀门的正反转，首先应要考虑的是根据阀门的扭矩来选择执行器电机的大小，J941H-16 高温蒸汽电动截止阀的扭矩一般在1NM－30000NM之间，电机的选择也是在0.09KW－15KW左右，3KW以下的电机可以用接触器或可控硅来控制，3KW以上的则必须用接触器控制。

2.根据客户现场的工艺要求，看阀门是开关型的还是调节型的，如是调节型，而且调节很频繁是则必须用可控硅，因可控硅的暗触点可视为无限次使用，而接触器的使用寿命在10000000次，

3.停机方式，是通过法门执行器的限位停机，或者是力矩停机，每台执行器必须配备的限位开关和力矩开关，如用限位停机，则力矩开关作为保护，如用力矩停机则限位开关做为保护。

4.开关型的电气控制方式相对来讲比较简单，可以说是最简单的可以作成正反转控制电路，而调节型的要需要电位器或霍尔元件做反馈，可以结合PLC或单片机来设计，

5.如果是profibus等总线控制的话，可以说现在国产的执行器还没有这个水平，国外的执行器的技术做的很成熟。

6.电源供电方式可以根据电源板选择，国内基本上都是用380V，或220V。
