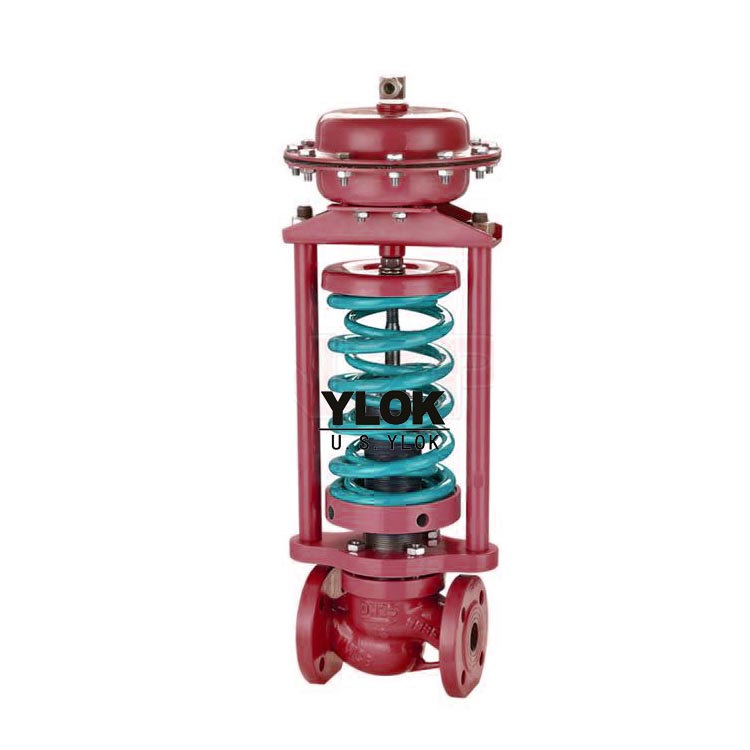

进口蒸汽自力式压力调节阀

进口蒸汽自力式压力调节阀用途和适用范围

进口蒸自力式压力调节阀(以下简称压力阀)是一种无需外来能源而只依靠调介质自身的压力变化进行自动调节压力的节能型产品．具有测量、执行、控制的综合功能。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供嗳系统。本产品可用于非腐蚀性(*温度350℃)的液体、气体和蒸汽等介质的压力控制装置。

进口蒸汽自力式压力调节阀结构及工作原理

本产品为直接作用型自力式压力调节阀．由阀体、阀座、阀芯部件、阀盖、顶盘、上、下膜盖、膜片、弹簧、调节螺母等零部件所组成。

工作原理

(I)作阀后压力调节时的工作原理：(见图la)

工艺介质的阀前压力Pl经过阀芯、阀座的节流后，变为阀后压力P2。P2经过控制管线输入执行器的下膜室作用在顶盘上．产生的作用力与弹簧的反作用力相平衡．决定了阀芯、阀座的相对位置．控制阀后压力。当阀后压力P2增加时．P2作用在顶盘上的作用力也随之增加。此时．顶盘的作用力大于弹簧的反作用力．使阀芯关向阀座的位置．直到顶盘的作用力与弹簧反作用力相平衡为止。这时．阀芯与阀座之间的流通面积减少．流阻变大．从而使P2降为设定值。同理，当阀后压力P2降低时．作用方向与上述相反．这就是阀后压力调节时的工作原理。当需要改变阀后压力P2的设定值时．可调整调节螺母8。
